Nouveaux marteaux pneumatiques PAJOT type C

La conception cylindrique de ces marteaux leur apporte une plus grande robustesse mais aussi une maintenance et unenouveau_pajot utilisation simplifiée. Grâce à cette nouvelle conception, la puissance des marteaux pneumatiques a, elle aussi, été améliorée. Nous vous proposons,à ce stade, 2 nouveaux modèles : 1000 kg et 4200 kg !

Les avantages de ces nouveaux marteauxScreenshot 2015-04-17 at 11.20.59

  • Plus de risque de casse des tirants et étriers de retenue
  • Moins de main d’oeuvre et de pénibilité lors du montage
  • Réduction du nombre de pièces / consommables
  • Diagnostic de panne plus simple et plus rapide
  • Ensemble plus robuste et nécessitant moins de maintenance journalière
  • Système de guide simplifié et adaptable facilement à tout type de profilés (tube, H, palplanche en simple ou en paire, etc…)
  • Délais de fabrication réduits



Types et poids approximatifs1000 kg4200 kg5200 kg
Télécharger la fiche PDFFiche technique MAP 1000CFiche technique MAP 4200CFiche technique MAP 4200C
Caractéristiques des Marteaux Automatiques PAJOT brevetés S.G.D.G. employés au battage.N° approx. de coups par minute (1)250140120
Débit approx. d'air comprimé m3./min. (1)7 à 927 à 3330 à 35
Puissance en KGM/COUP (à 7 bars) (1)45536005200
Diamètre intérieur du tuyau d'arrivée (1)40 mm50 mm50 mm
Dimensions extérieures approximatives (1)1689x465x465 mm3368x650x650 mm3622x685x685 mm
Travaux de battage pouvant être exécutés par les Marteaux PAJOTPalplanches Métalliques (2)Largeur300 à 400 mmPairPair
Hauteur de fiche6 to 8 m20 m30 m
Pieux en bois carrés ou rond (2)Largeur100 à 440 mm800 à 1220 mm800 à 1220 mm
Hauteur de fiche4 à 8 m20 à 15 m25 à 20 m
Pieux en béton armé (2)Largeur200x200 mm400x400 mm400x400 mm
Hauteur de fiche4 à 6 m20 m25 m
1- Les chiffres ci-dessous ont été calculés à pression de fluide moteur à 5.6 kg de pression et sont donnés à titre indicatif
2- Dans un terrain de consistance moyenne

En images

Dimensions MAP1000C
Dimensions MAP1000C

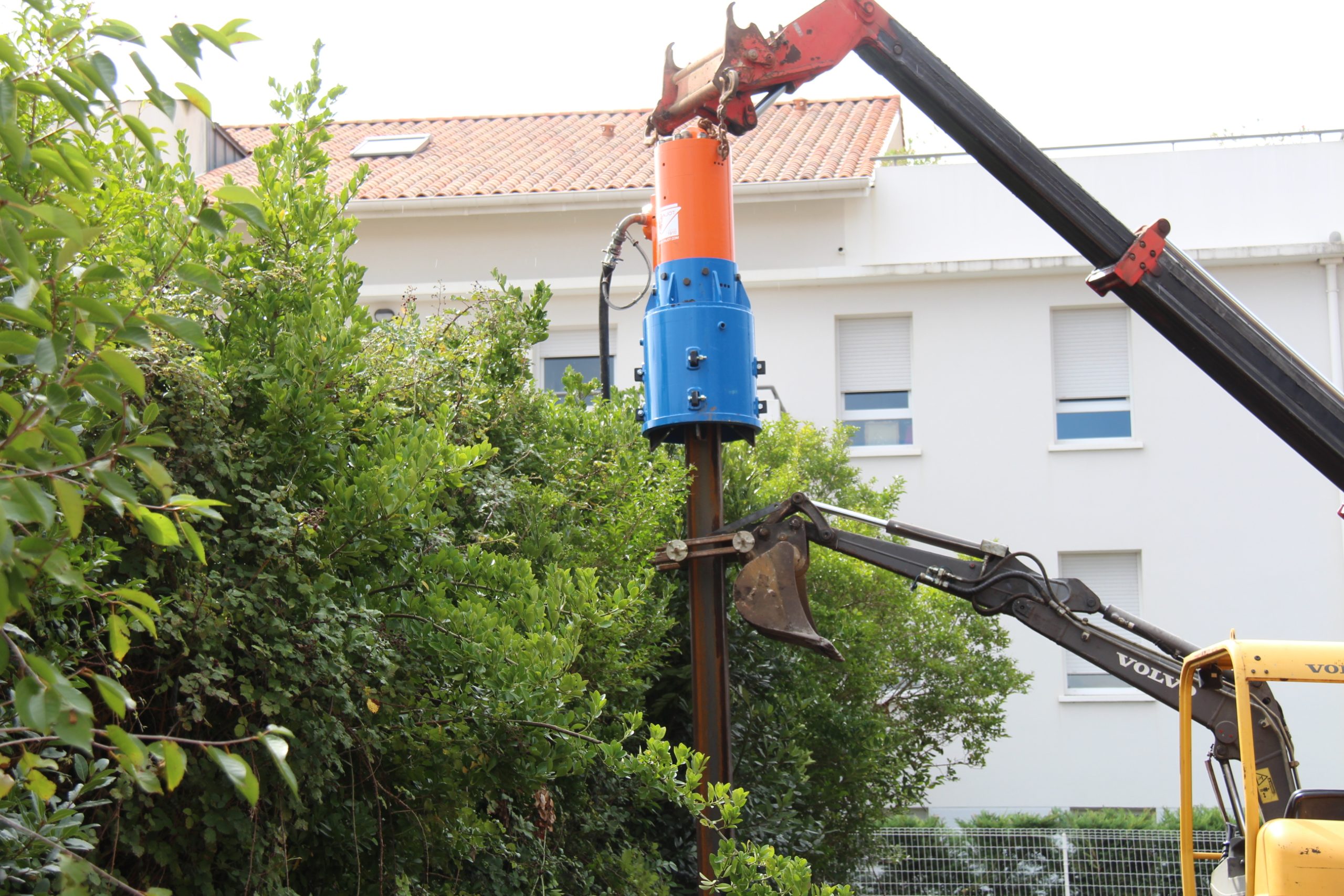

MAP1000C sur H

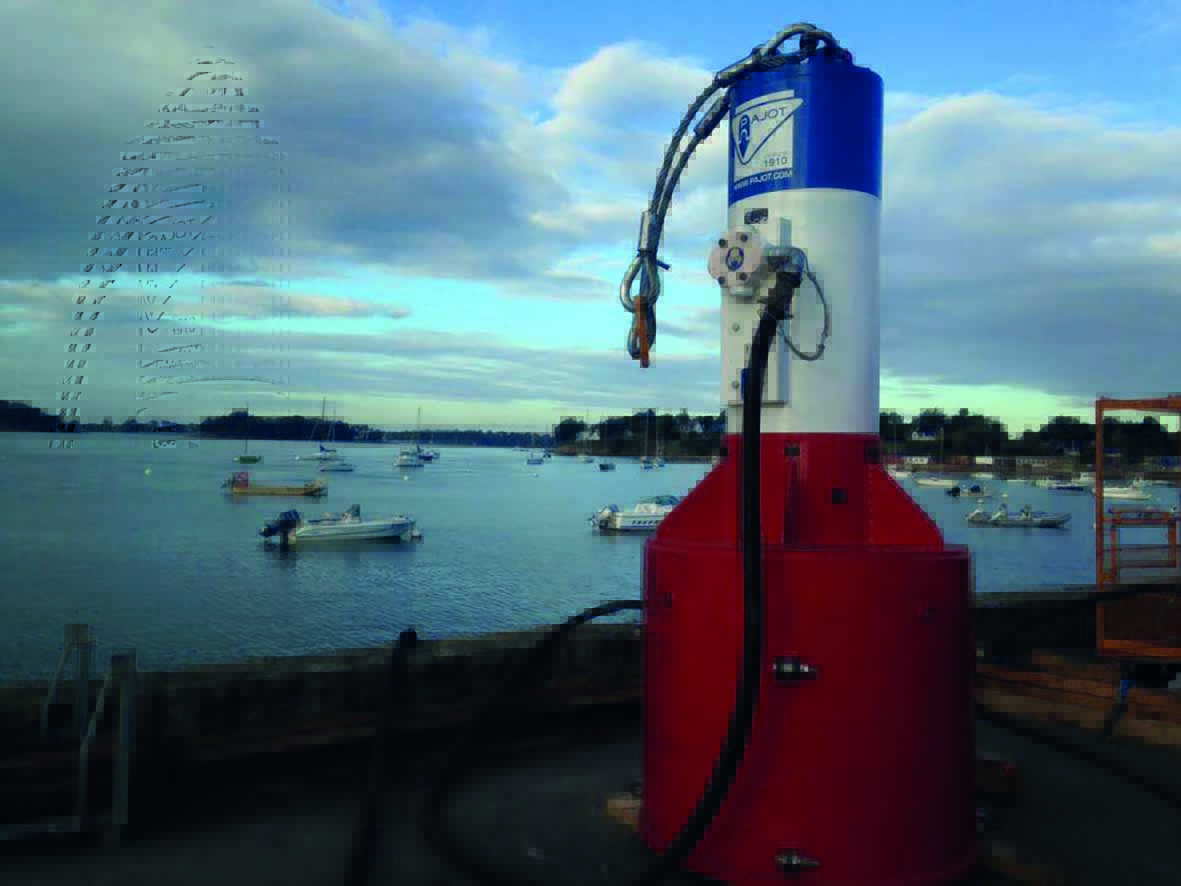

MAP4200C à Lamor Baden

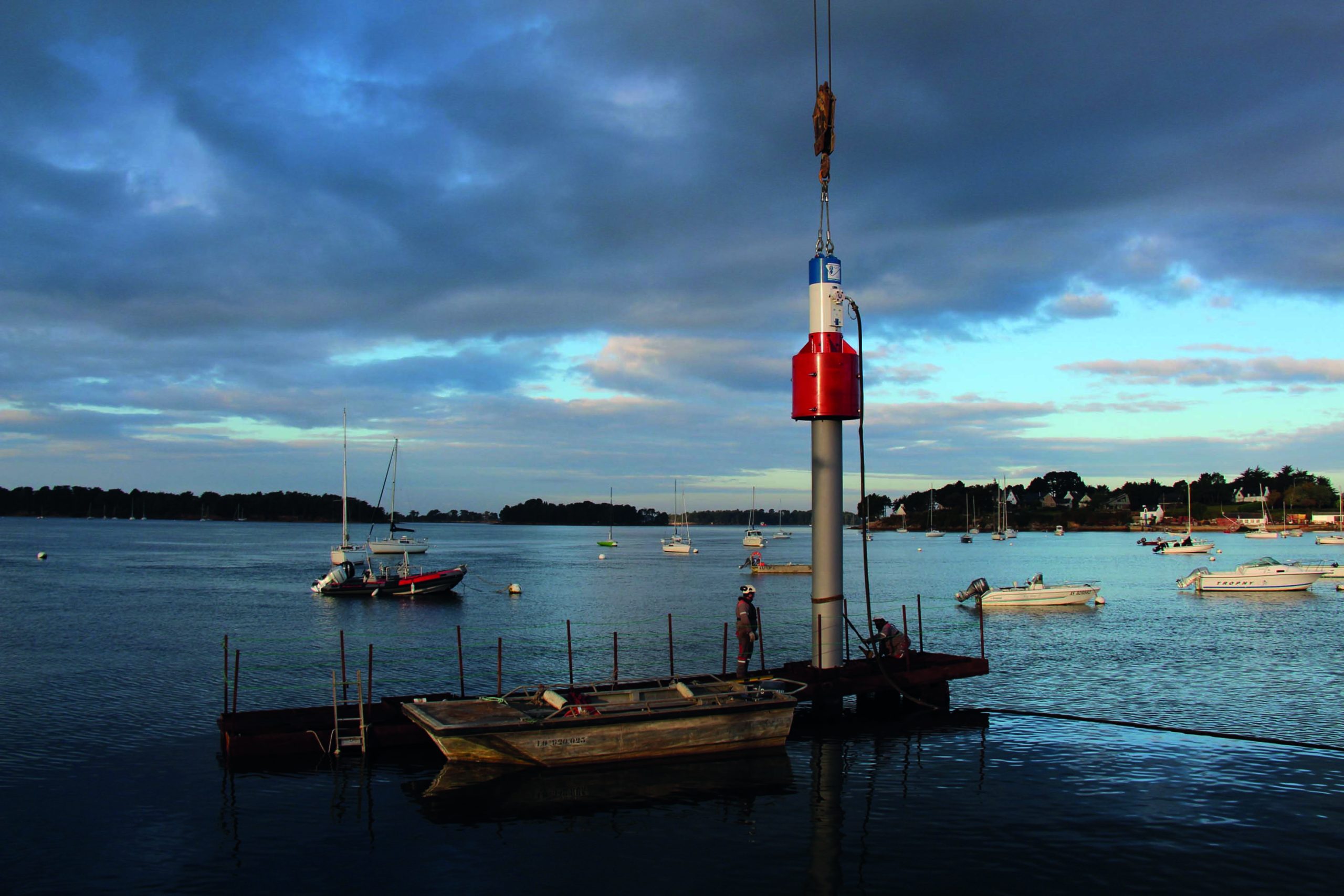

MAP4200C à Larmor Baden sur tube

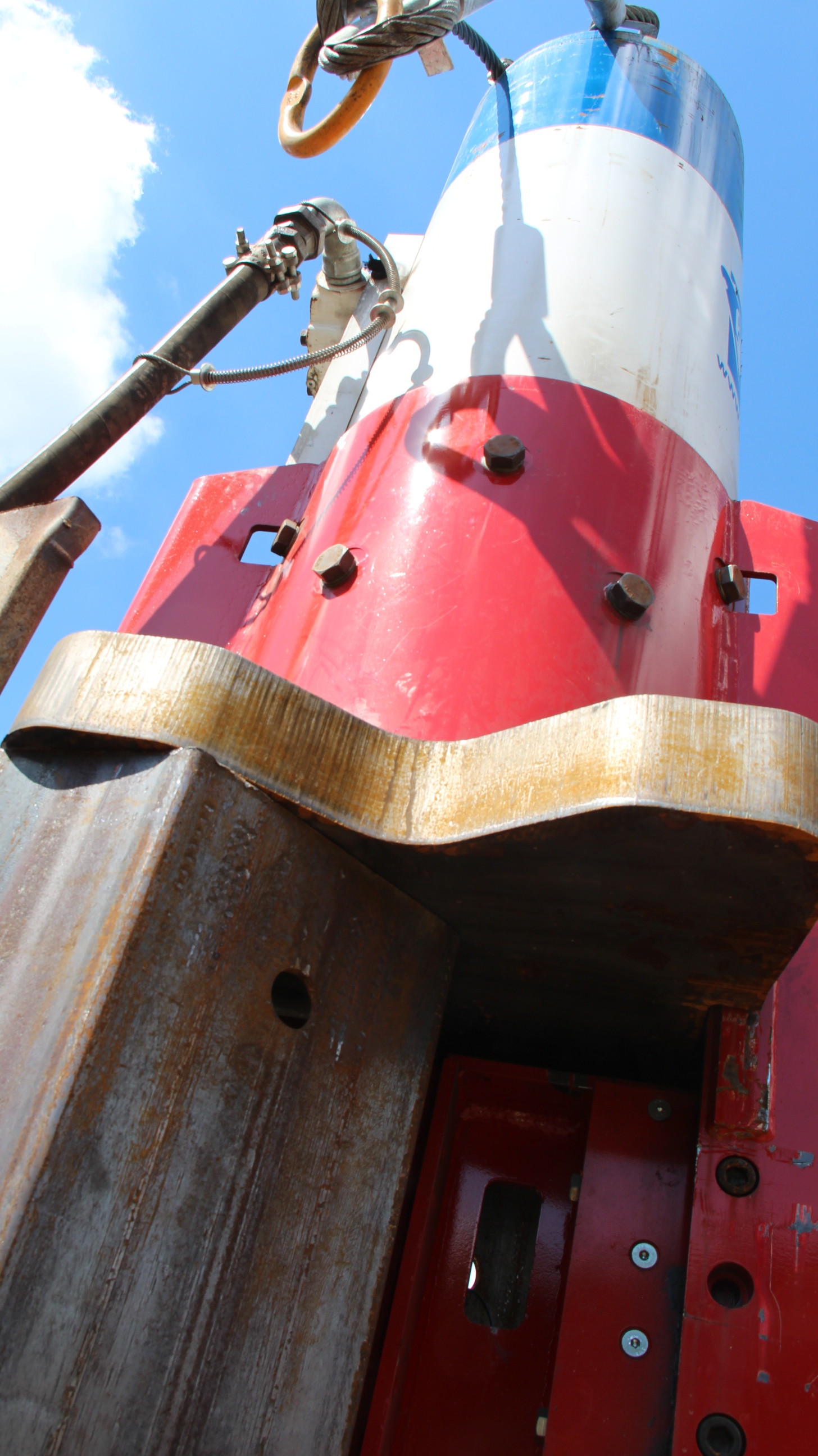

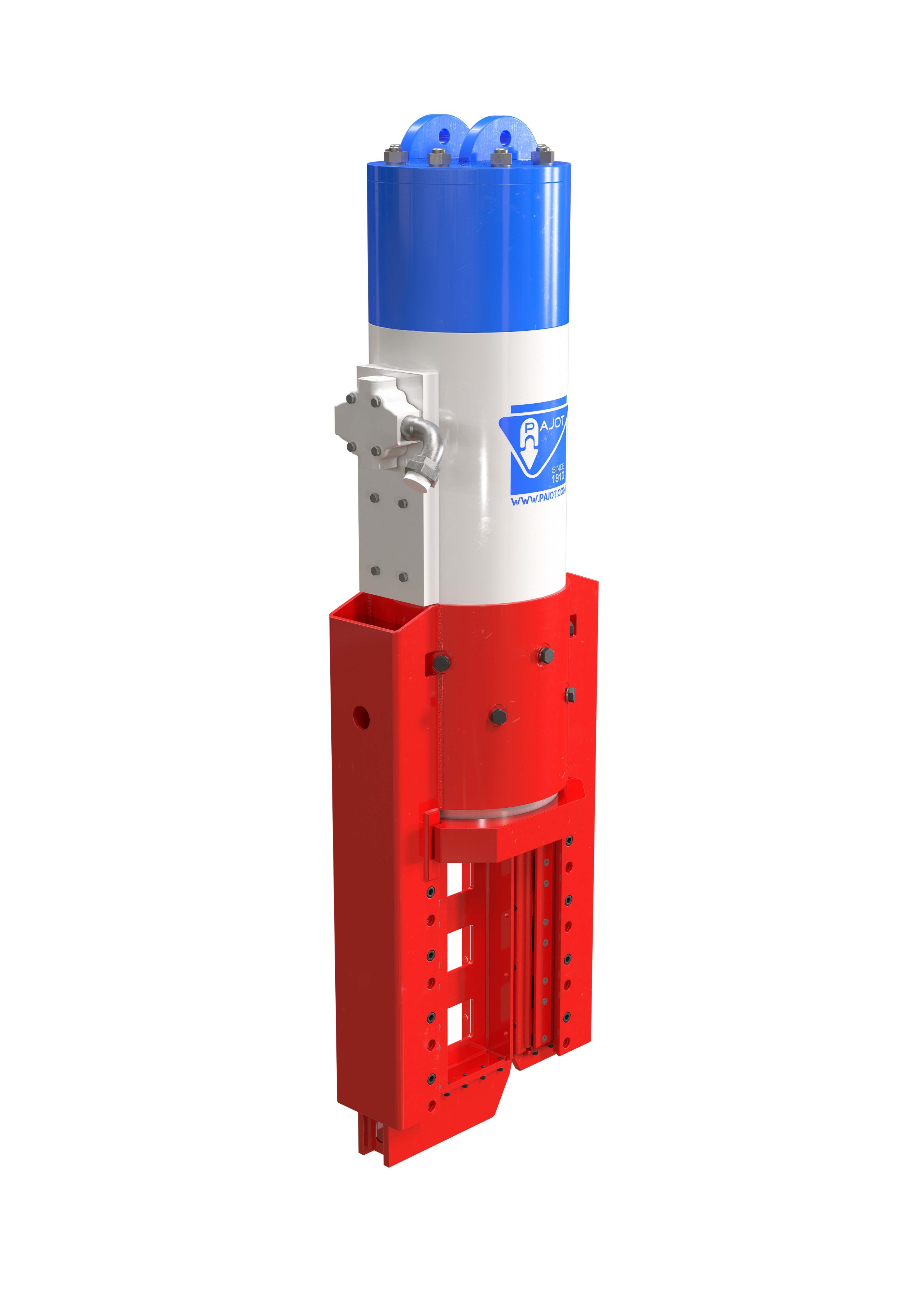

4200C avec guide palplanche sur GU8N en paire

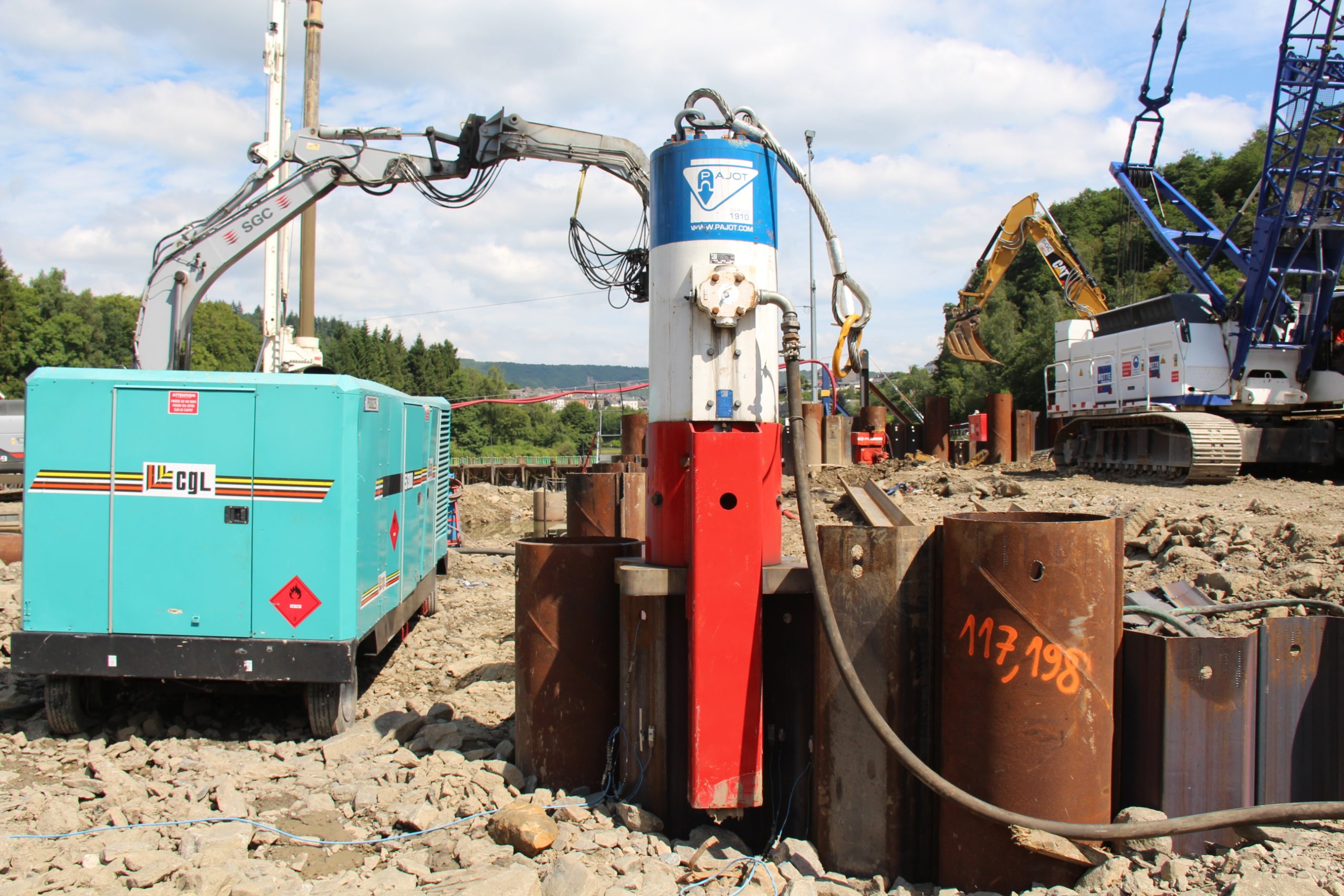

4200C avec guide palplanche sur combiwall

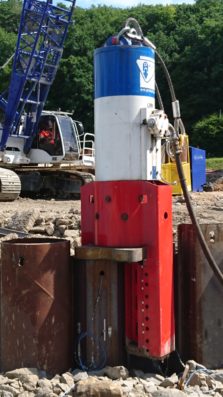

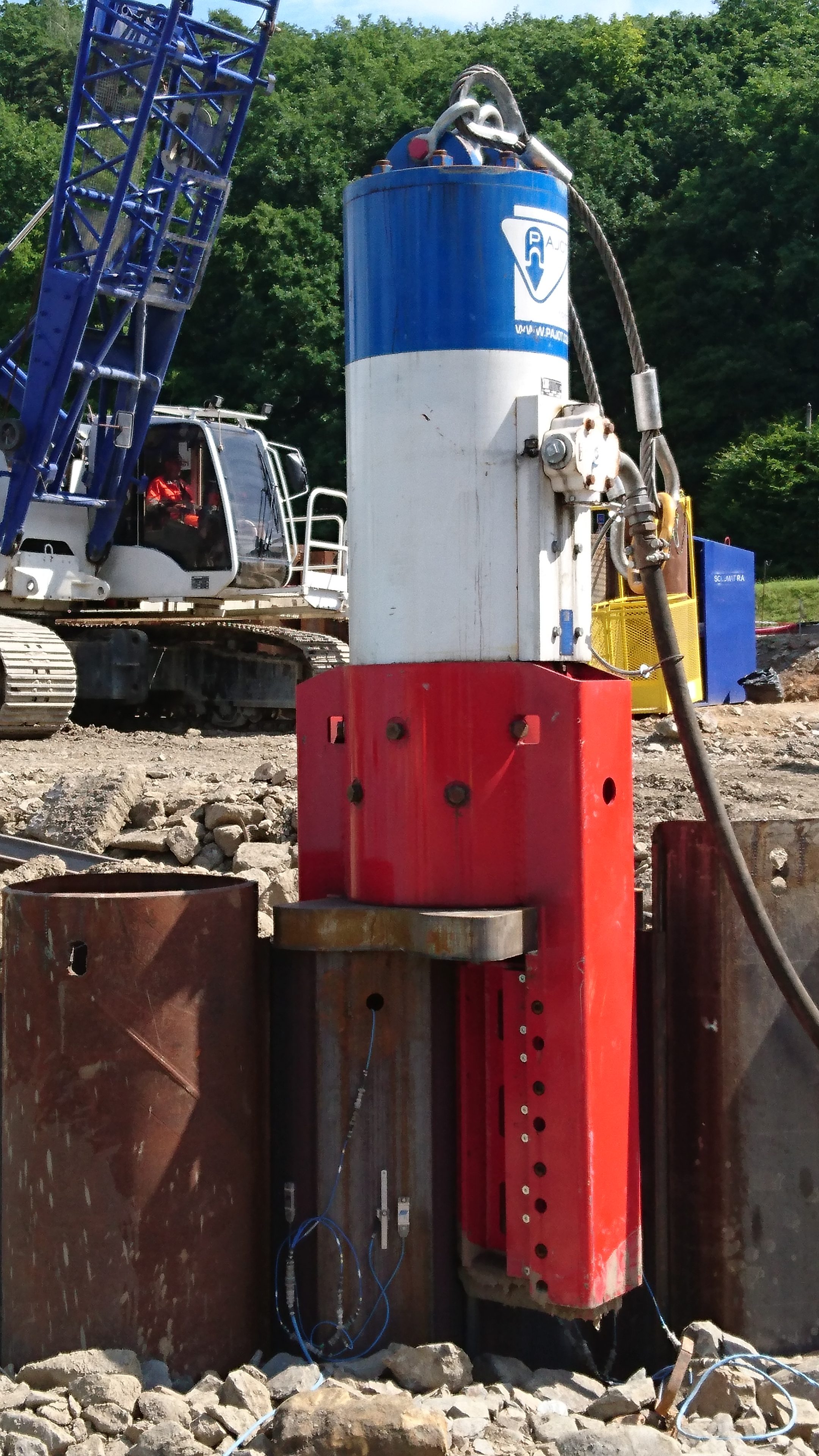

5200C avec guide fourreau au départ de son 1er chantier
