Sabots et pinces de levage

Les sabots et pinces de levage, toujours utilisés par pair, permettent la manutention horizontale de vos palplanches, tubes, H… Ces sabots ont une capacité (en pair) de 5 à 60 tonnes.

Les sabots Dawson

Les sabots de levage DAWSON sont conçus pour la manutention horizontale de profilé (palplanches, tubes, H). Ils existent en version 2,5, 12, 16 et 24 tonnes.

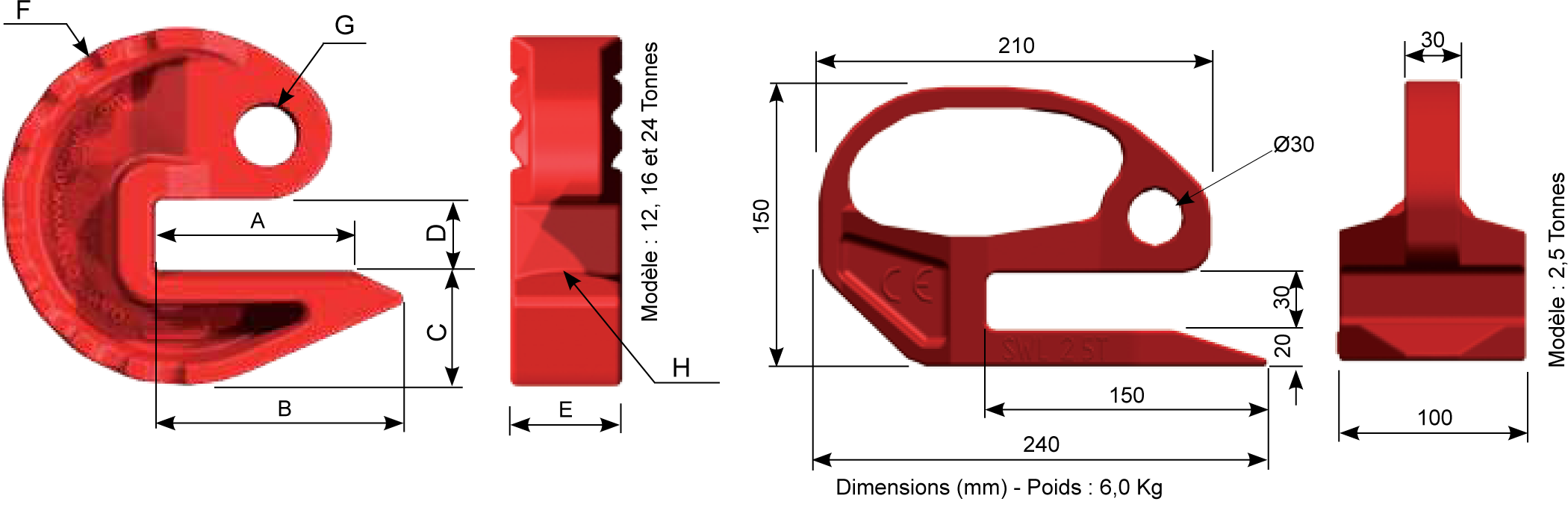

sabots

ModèleDimensionsPoids
ABCDEFGHKg
2,5 Tonnes1201502030100/30/6
12 Tonnes140175805080R125Ø 45R12425
16 Tonnes1641908860100r143Ø 54R30538,5
24 Tonnes23526012280120187Ø 62R30567,5

Les sabots de levage DHATEC

Les sabots DHATEC permettent la manutention sécurisée de vos tubes de 1.5 tonnes à 60 tonnes et avec des épaisseurs jusqu’à 60 mm.

Il existe 2 formats de sabot : Standard et Premium

Les sabots standard

Sabot de levage standard Fig.1: Angle de prise du sabot

Fig.2 : Sabot avec plaque en téflon remplaçable

ModèlePoidsCapacité par paireOuverture du bec
PHST1,51,6 kg1,5 Tonnes40 mm
PHST31,6 kg3 Tonnes40 mm
PHST43,0 kg4 Tonnes50 mm
PHST83,6 kg8 Tonnes70 mm
PHST105,0 kg10 Tonnes70 mm
PHST126,0 kg12 Tonnes70 mm
PHST1510,0 kg15 Tonnes70 mm
PHST2016,0 kg20 Tonnes70 mm





Les sabots premium

Fig.1 : Angle de prisSabots de levage premiume du sabot

Fig.2 : Sabot avec plaque en téflon remplaçable

Fig.3 :Sabot avec plaque de protection











ModèlePoidsCapacité par paireDiamètre trou sabotEpaisseur de priseDiamètre broche manilleLargeur intérieure manille
PH057 kg5 Tonnes26 mm20 mm19 mm27 mm
PH1010 kg10 Tonnes26 mm30 mm25 mm36 mm
PH2014 kg20 Tonnes36 mm35 mm35 mm51 mm
PH3019 kg30 Tonnes43 mm40 mm42 mm60 mm
PH6035 kg60 Tonnes67 mm60 mm57 mm83 mm



Les pinces de levage YALE

La pince de levage THK auto-serrante est spécialement conçue pour le levage horizontal des profilés d’épaisseur de 25 à 60 mm et d’un poids de 0,75 à 9 tonnes.

Pince de levage YALE



ModèleCapacité par paire TCapacité de préhension mmPoids unitaire kgA mmB mmC mmD mmØ E mmF mmG mmH mmI mm
THK 0,750,750-251.725721188120161128612
THK 1,501,500-353.23680135102251981510215
THK 3,003,000-355.53893168119302272011020
THK 4,504,500-458.648103183140302382511220
THK 6,006,000-6011.663124214176352843011020
THK 9,009,000-6017.865113223188403173514820

Télécharger la fiche technique



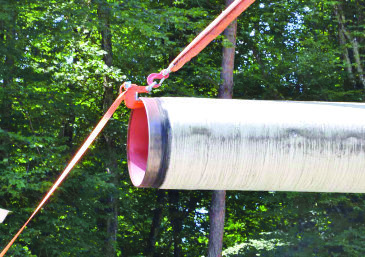

Sabot de levage

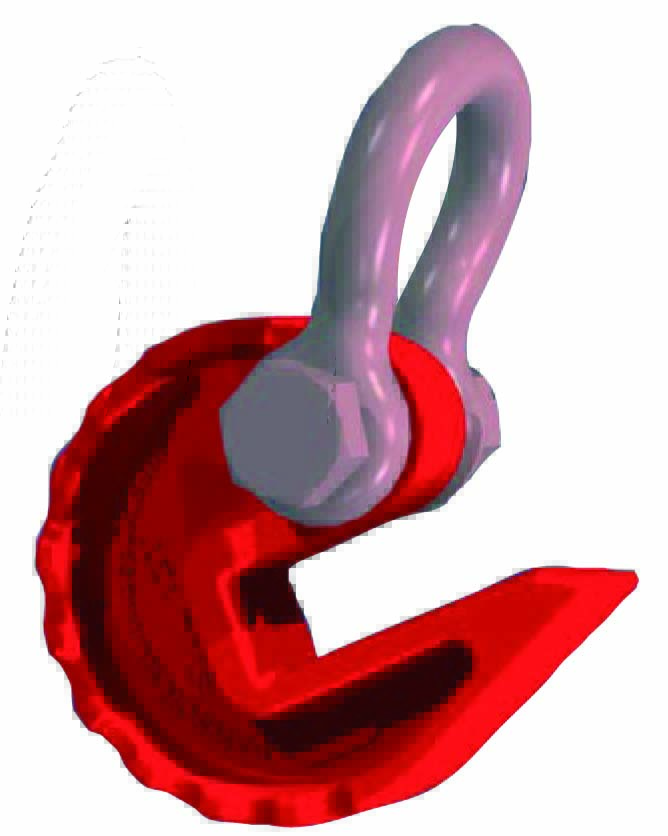

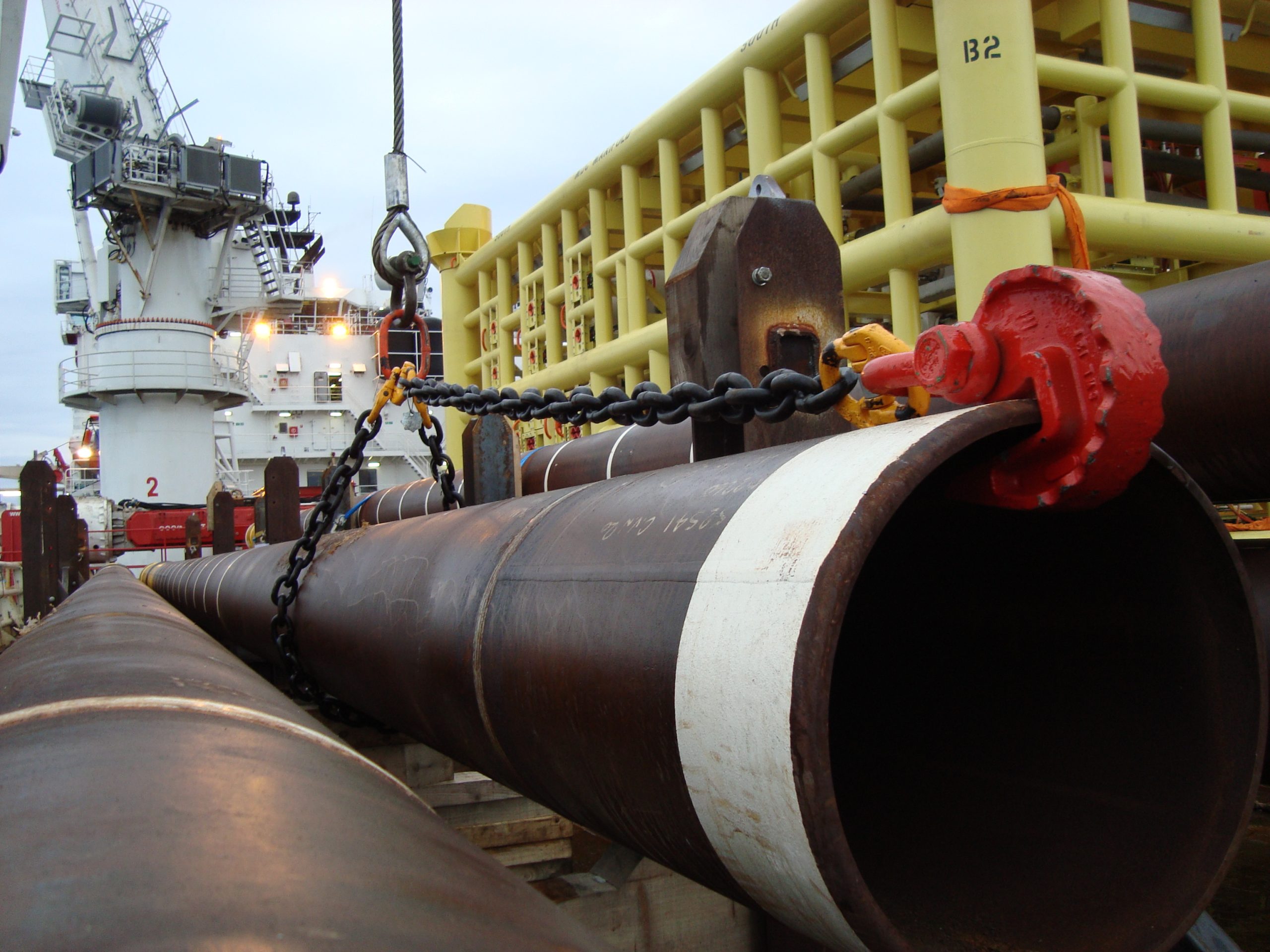

Sabot 12T
