Pompes de dragage BELL

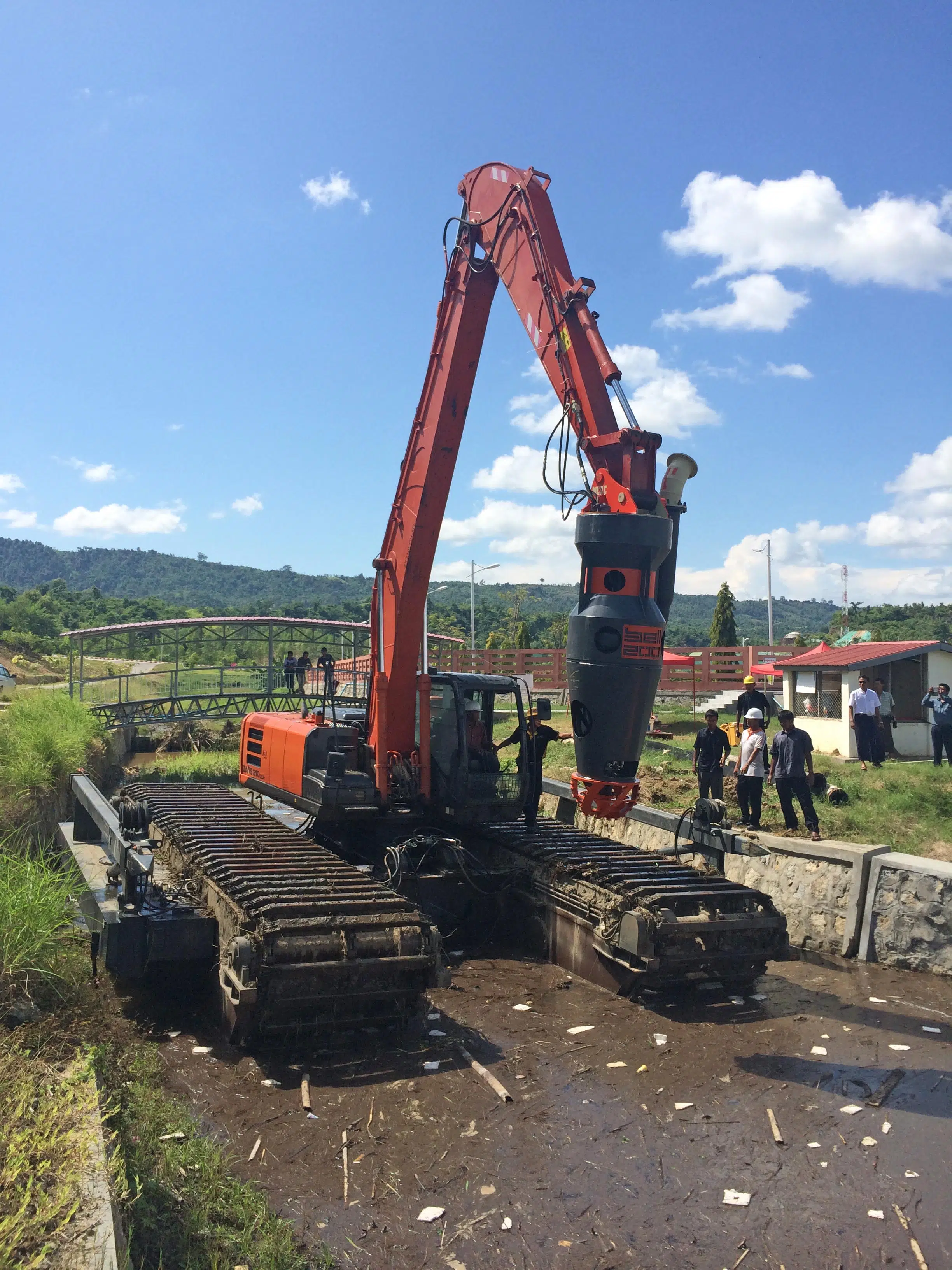

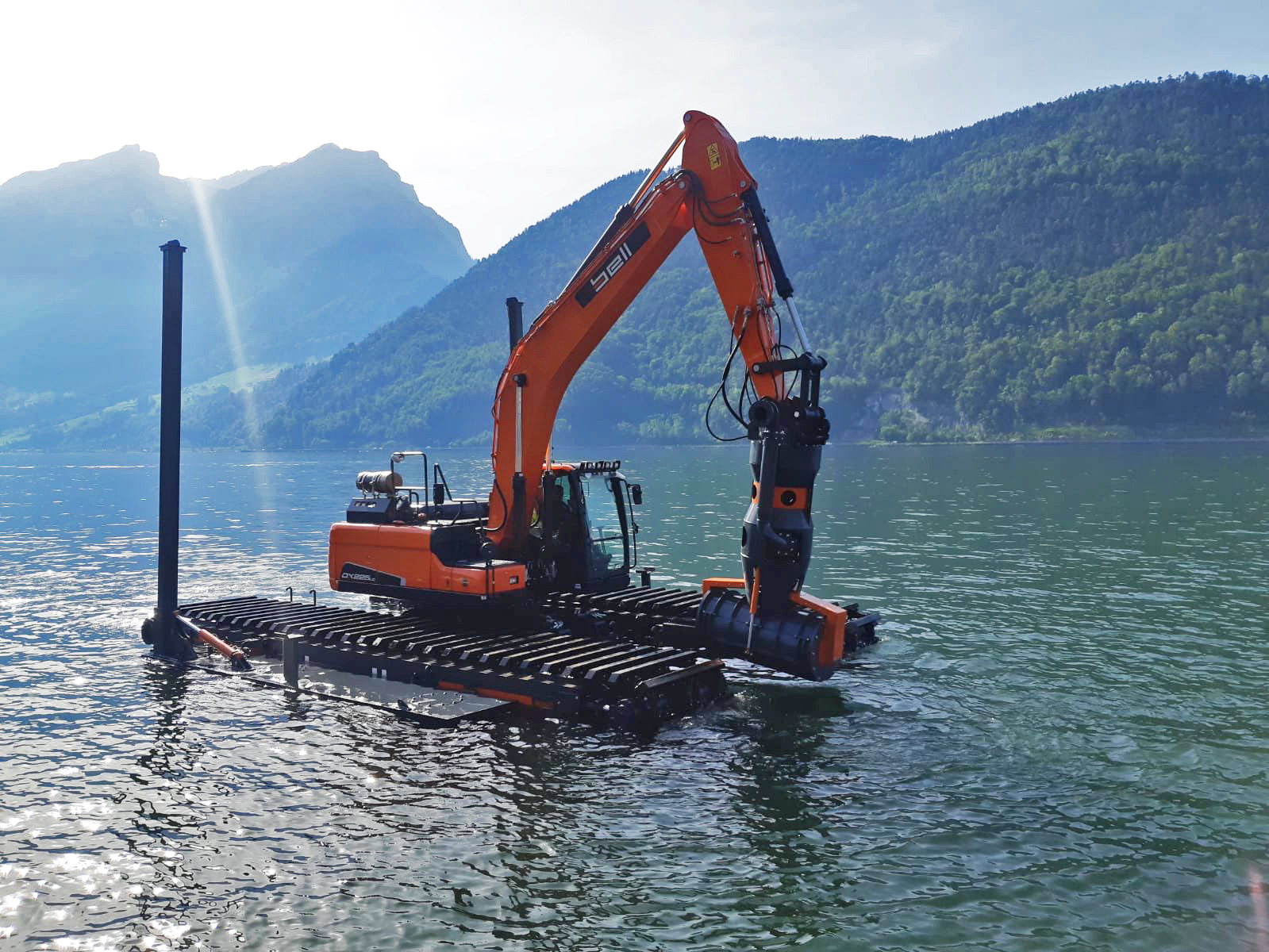

Les pompes de dragage BELL peuvent aussi être montées sur pelle hydraulique et être entrainées par celle-ci.

Les applications possibles

  • Dragage à petite échelle, comme le dragage d’entretien dans les ports et canaux.
  • Dragage dans les zones restreintes.
  • Déchargement des chalands à clapet.

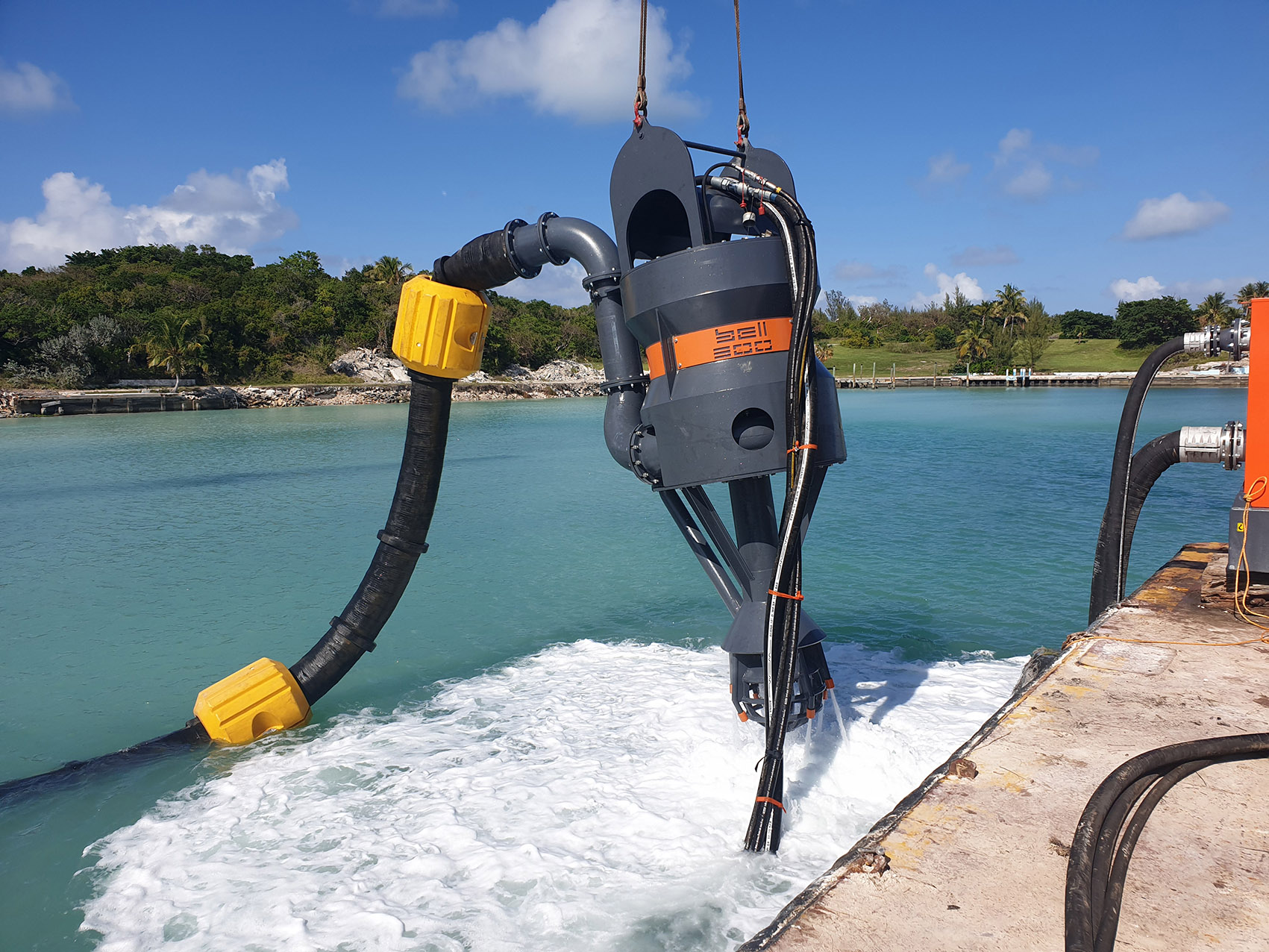

  • Suspendue sur un châssis en A comme une drague aspiratrice, jusqu’à 50 m de profondeur.
  • Montée sur une échelle de coupe.
  • Convient comme une station de pompage mobile.
  • Applications particulières comme le dragage environnemental.
Applications :

Soutènement

Fondations
Spéciales

Ouvrages
d’art

Equipements
Routiers

Les Avantages
Détails techniques

Les avantages des pompes BELL

  • Conception éprouvée, déjà utilisée par de nombreux entrepreneurs du monde entier.
  • Exécuté avec de la garniture mécanique de séries lourdes qui ne nécessite pas de lubrifiant hydrostatique ni de graisse.
  • Distances de déversement jusqu’à 1000 mètres, avec une seule pompe.
  • Pale de passage en sphère jusqu’à 200 mm.
  • Construction robuste avec une protection pour permettre de travailler dans des environnements rudes.
  • Différentes tailles pour répondre aux besoins des clients.
  • Capacités de production très élevées.
  • Les pièces d’usure sont conçues en matière très résistante à l’usure.
  • Profondeur de fonctionnement jusqu’à 500 mètres. L’unité de pompage basique multifonctions peut être équipée de diverses têtes d’aspiration pour des activités spécifiques.

Têtes de production

Il existe 5 types de tête pouvant d’adapter sur toutes les pompes :

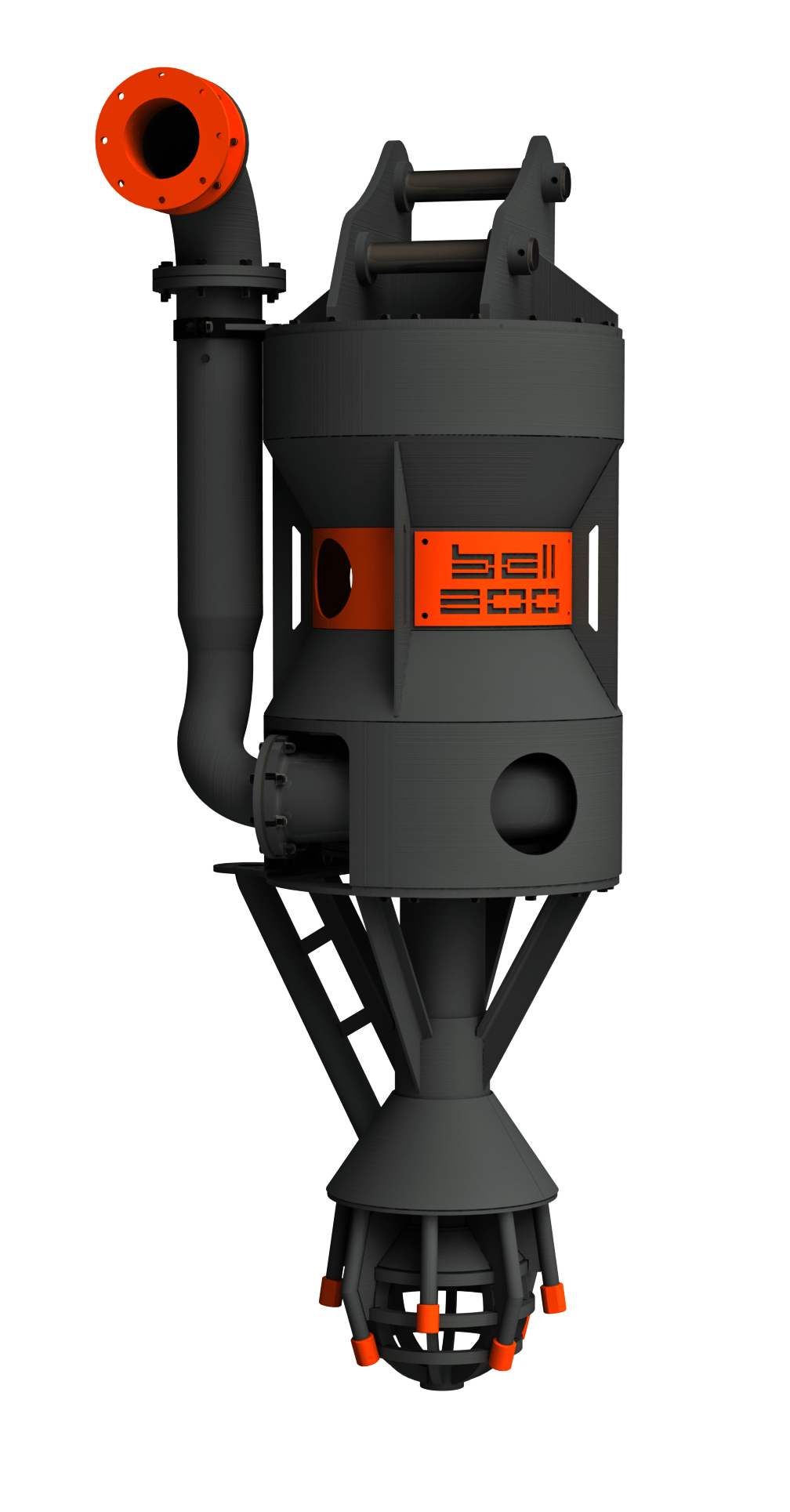

TYPE A Tête de production pour le sable, équipée d’un conduit d’eau et d'embouts pour le water jetting. Suspendue sur une grue ou un châssis en A pour les capacités de production élevées.

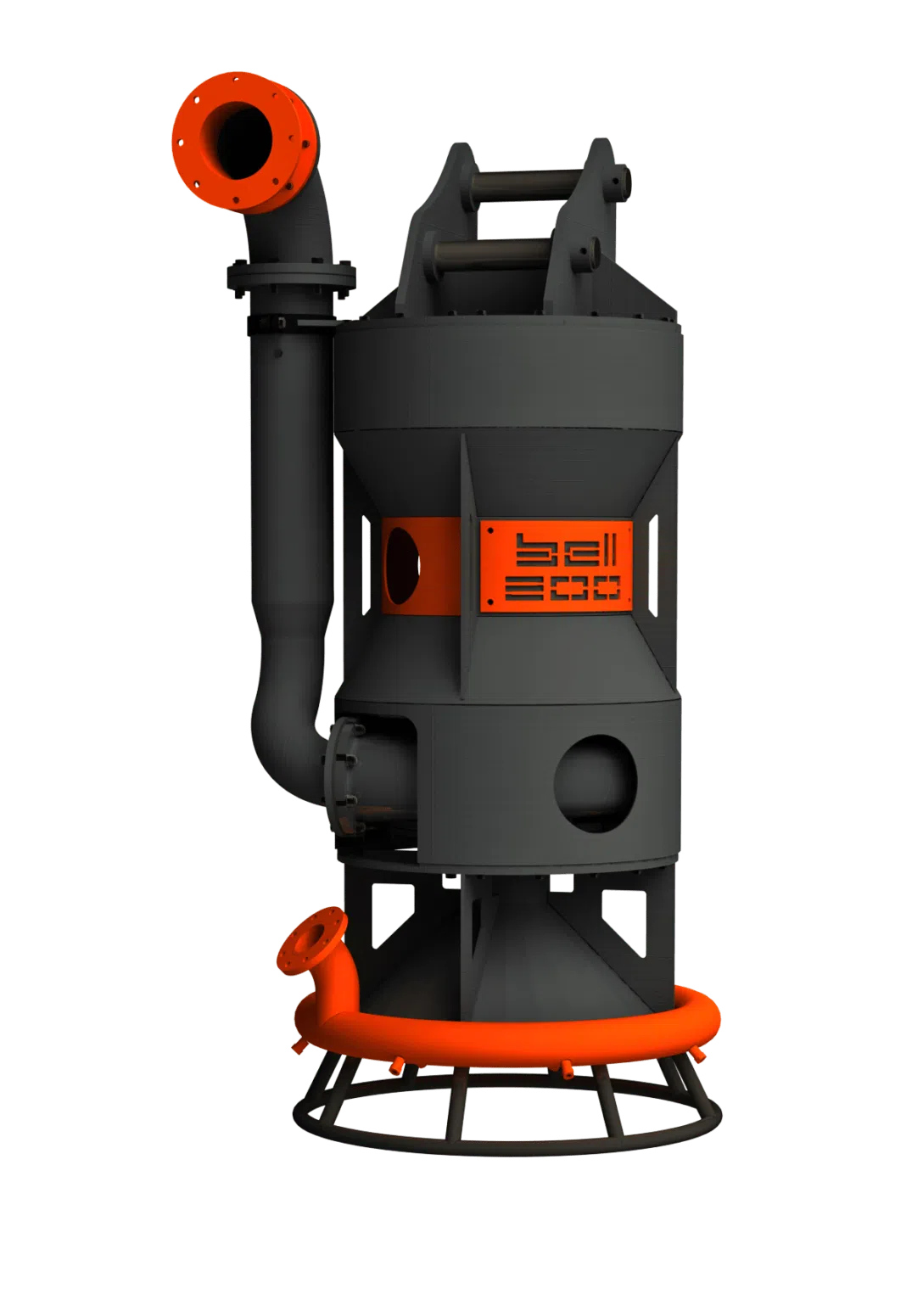

TYPE B Tête plate et basse, équipée d’un conduit d’eau et d’un anneau autour de la tête. Spécialement conçue pour mettre à niveau les profils fonds (cuve, barge, etc...) dans des zones restreintes.

TYPE D Tête de dépoussiérage, conçue pour le nettoyage et la mise à niveau des fonds en cuvette. Permet également l'aspiration des sols pollués.

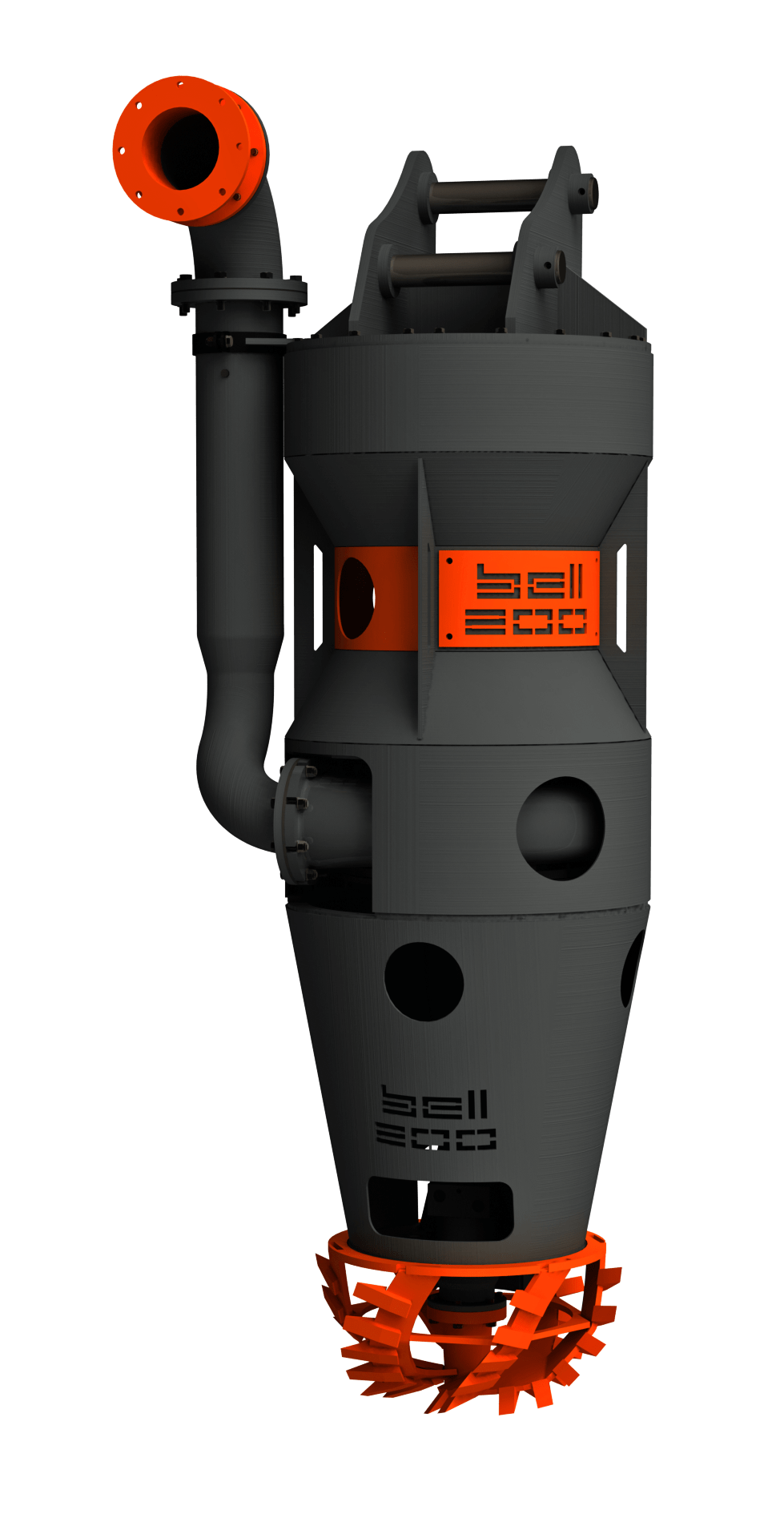

TYPE C Unité coupante / cutter pour le sable compact. Une connexion fixe sur la flèche d'une grue ou sur un bras est nécessaire. Cette unité est alimenté séparément par un moteur hydraulique.

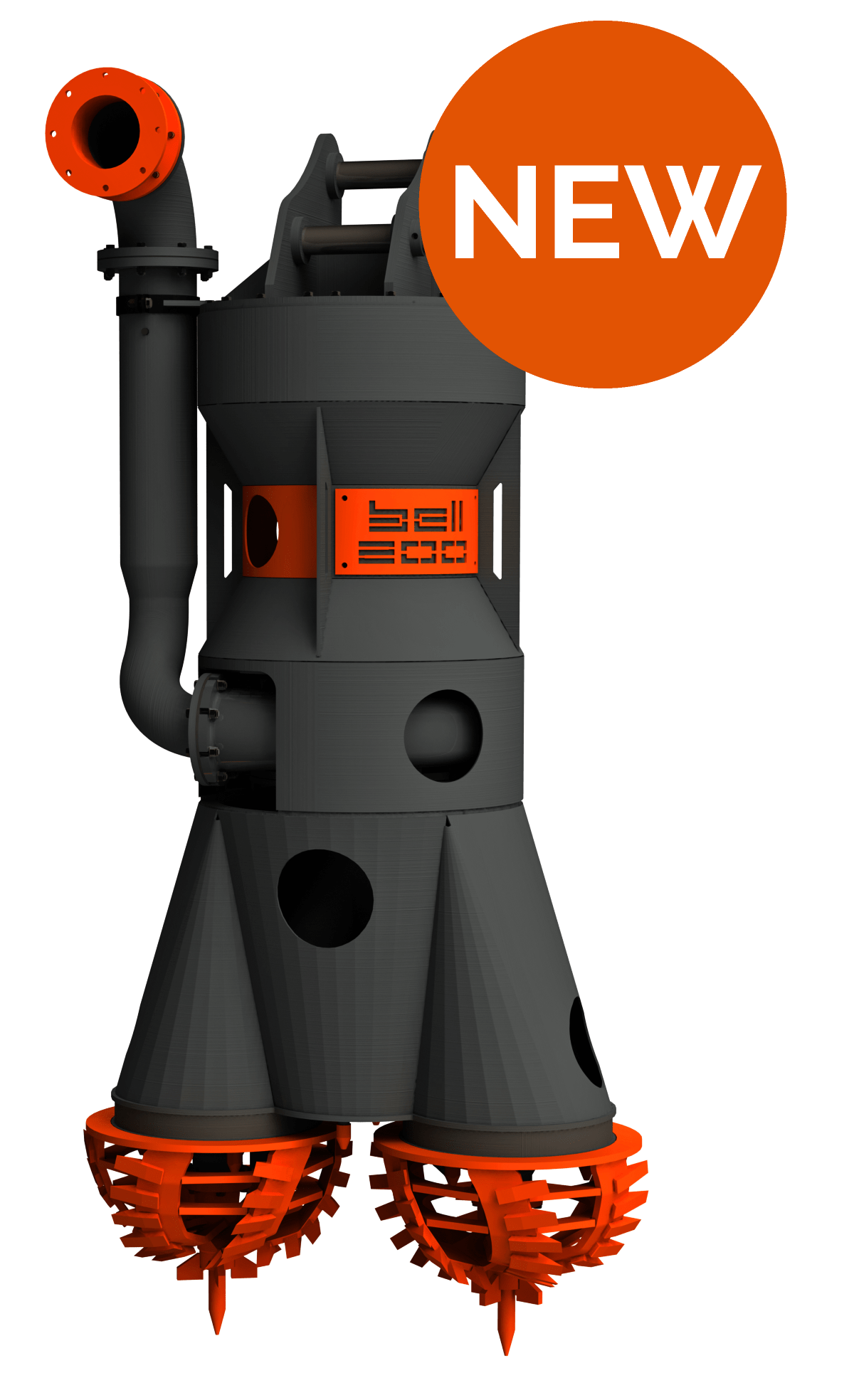

  TYPE E Double unité coupante / cutter pour le sable compact. Une connexion permet de travailler en pendulaire avec une grue ou une pelle ou en fixe. Idéale pour le curage de tubes également. Cette unité est alimenté séparément par un moteur hydraulique.





Options

Les pièces d’usure remplaçables peuvent être livrées dans diverses qualités, d’une résistance d’usure moyenne à très élevée.

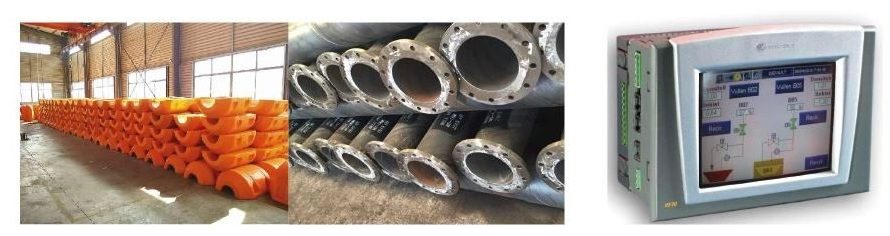

Conduits ou tuyaux de déversement, flotteurs, tuyaux de jet d’eau (water jetting), flexibles hydrauliques pour alimenter la pompe ainsi que l’unité coupante.

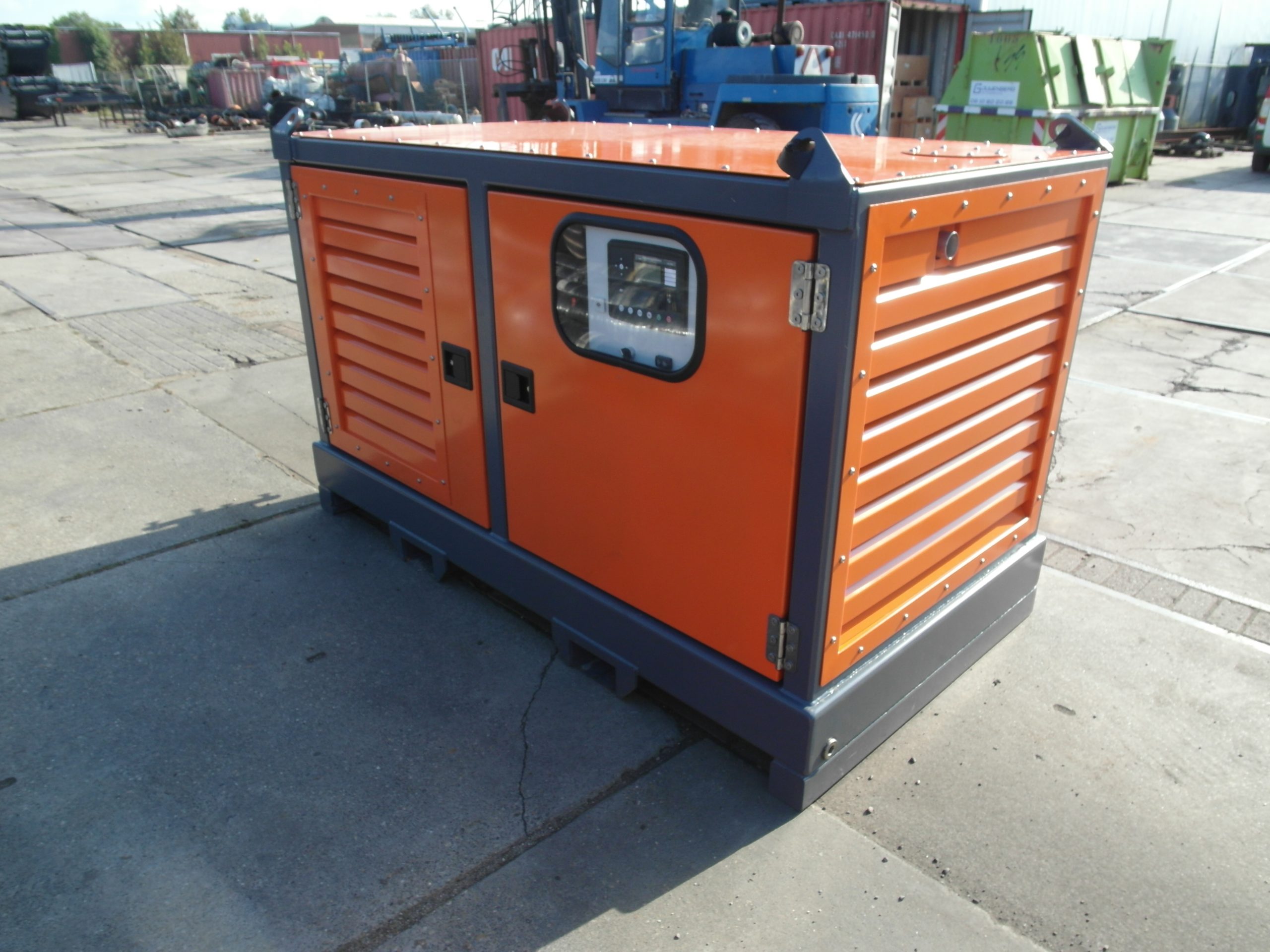

Bloc d’alimentation ou générateur au Diesel pour alimenter la pompe avec les accessoires suivants : entraînement hydraulique supplémentaire pour l’unité coupante - pompe à jet d’eau - boîtier d’isolement acoustique.

Matériel de contrôle et de surveillance : compte-tours - indicateur de vide/pression - profondimètre - compteur de vitesse du mélange - mesure de la concentration du mélange - mesure de la production - matières.

Autres matériels disponibles

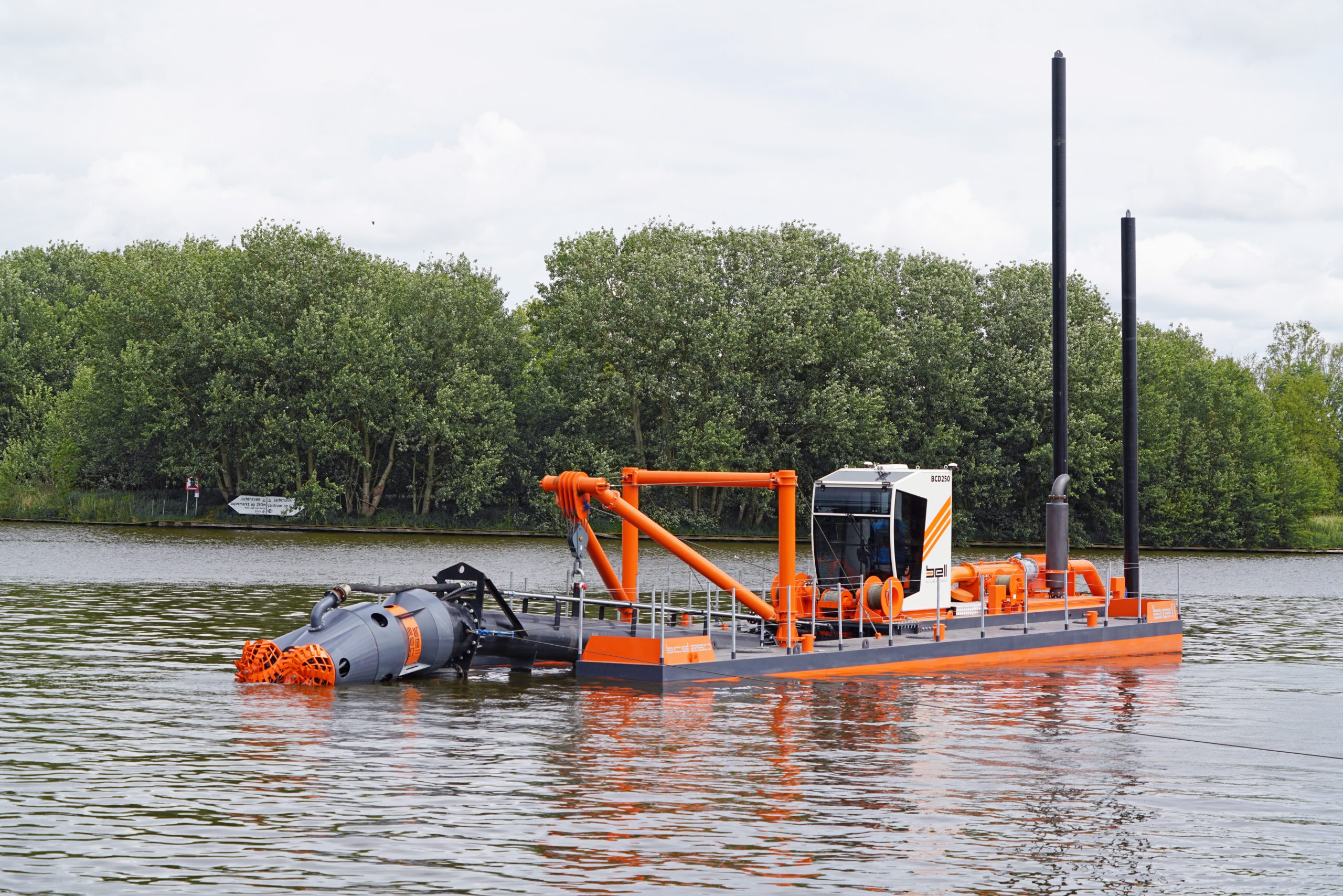

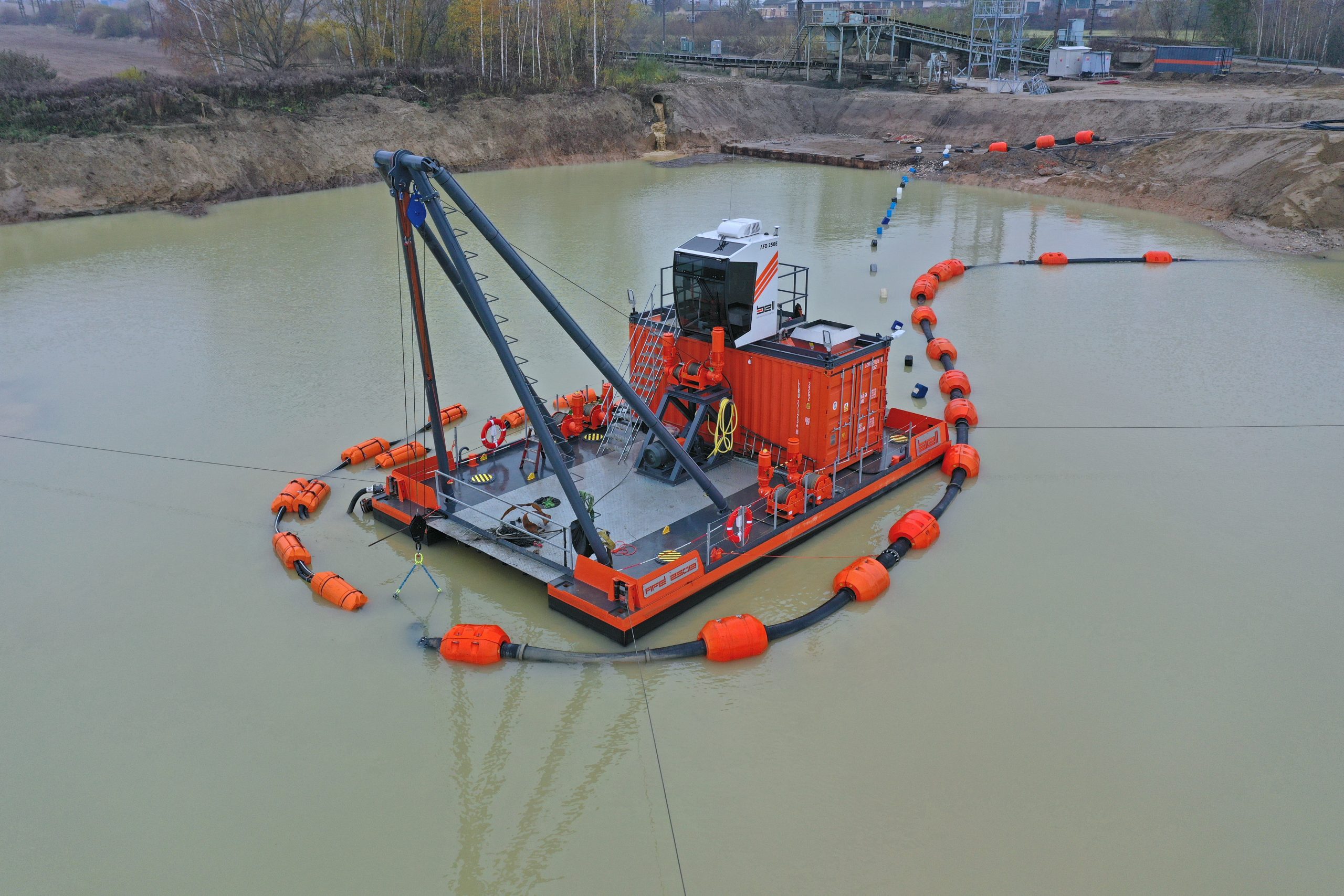

DRAGUE Type Chassis A (photo 1) et DRAGUE ASPIRANTE A DESAGREGATEUR avec cutter (photos 2 et 3)

Les caractéristiques techniques des pompes BELL

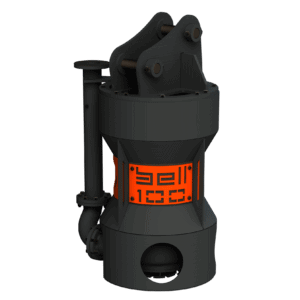

Pompe BELLBELL100
DS 106 A4 opmaak

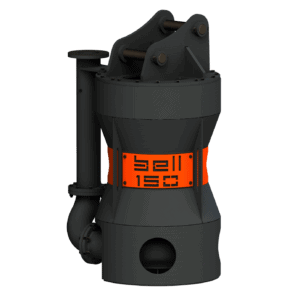

BELL150
DS 106 A4 opmaak

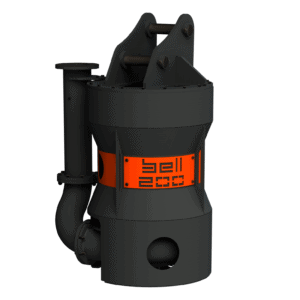

BELL200
DS 106 A4 opmaak

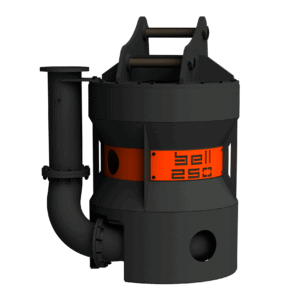

BELL250
DS 106 A4 opmaak

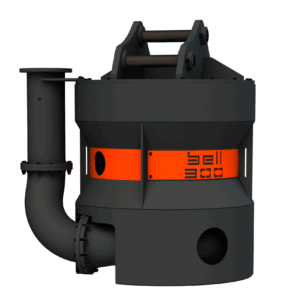

BELL300
DS 106 A4 opmaak

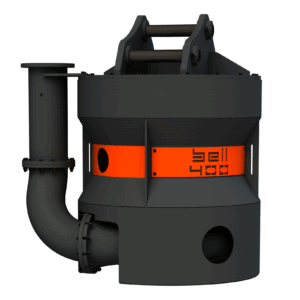

BELL400
DS 106 A4 opmaak
PerformanceCapacité de production300 (m3/h)500 (m3/h)800 (m3/h)1250 (m3/h)1800 (m3/h)3150 (m3/h)
Vitesse approximative de la pompe1350 tour/min1200 tour/min1200 tour/min900 tour/min750 tour/min600 tour/min
Puissance maximum30 kW65 kW110 kW190 kW300 kW500 kW
Besoins hydrauliques pompeDébit90 l./min180 l./min270 l./min425 l./min680 l./min1200 l./min
Pression250 bar250 bar250 bar250 bar250 bar250 bar

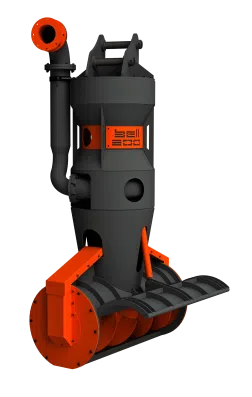

Besoins hydrauliques cutter/vrilleDébit30/50 l./min30/50 l./min30/50 l./min30/50 l./min30/50 l./min30/50 l./min
Pression250 bar250 bar250 bar250 bar250 bar250 bar
DimensionsCalibre de succion100 mm150 mm200 mm250 mm300 mm400 mm
Connexion de l'écoulement100 mm150 mm200 mm250 mm300 mm400 mm
Passage sphérique50 mm75 mm125 mm130 mm155 mm210 mm
Poids des pompesEntraînement hydraulique850 kg1075 kg1500 kg2600 kg4100 kg5000 kg
