Resonateur_PVE_RD260

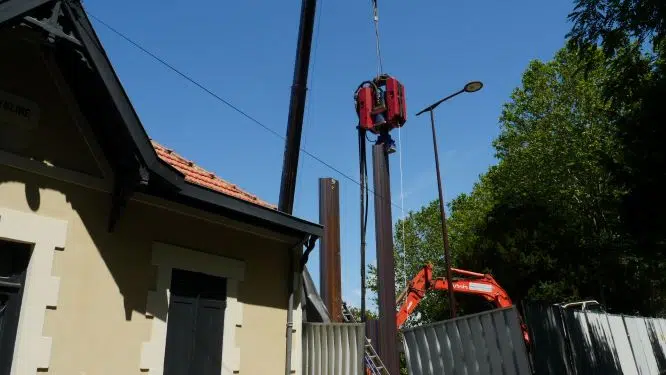

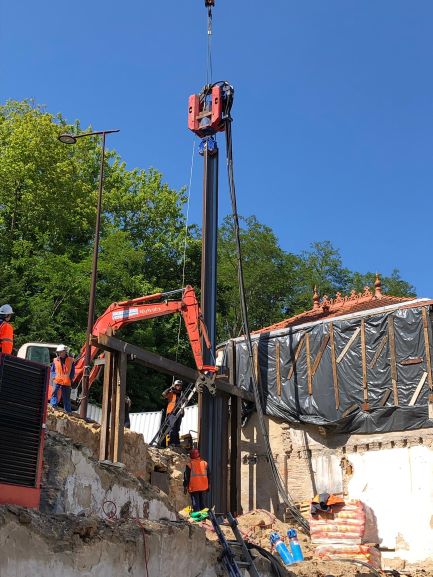

Résonateur RD260 sur Palplanche en plein centre d'Arcachon
Resonateur_PVE_RD260

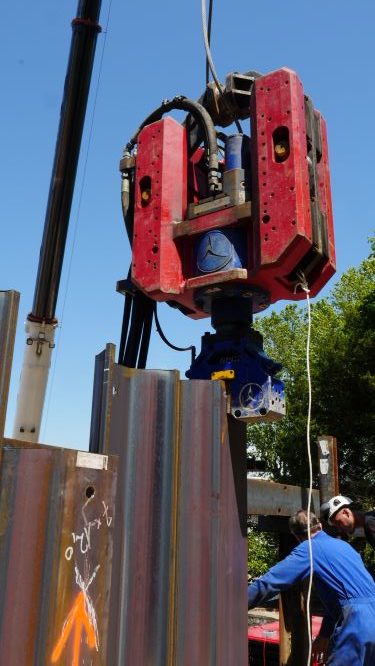

Résonateur RD260 sur palplanches

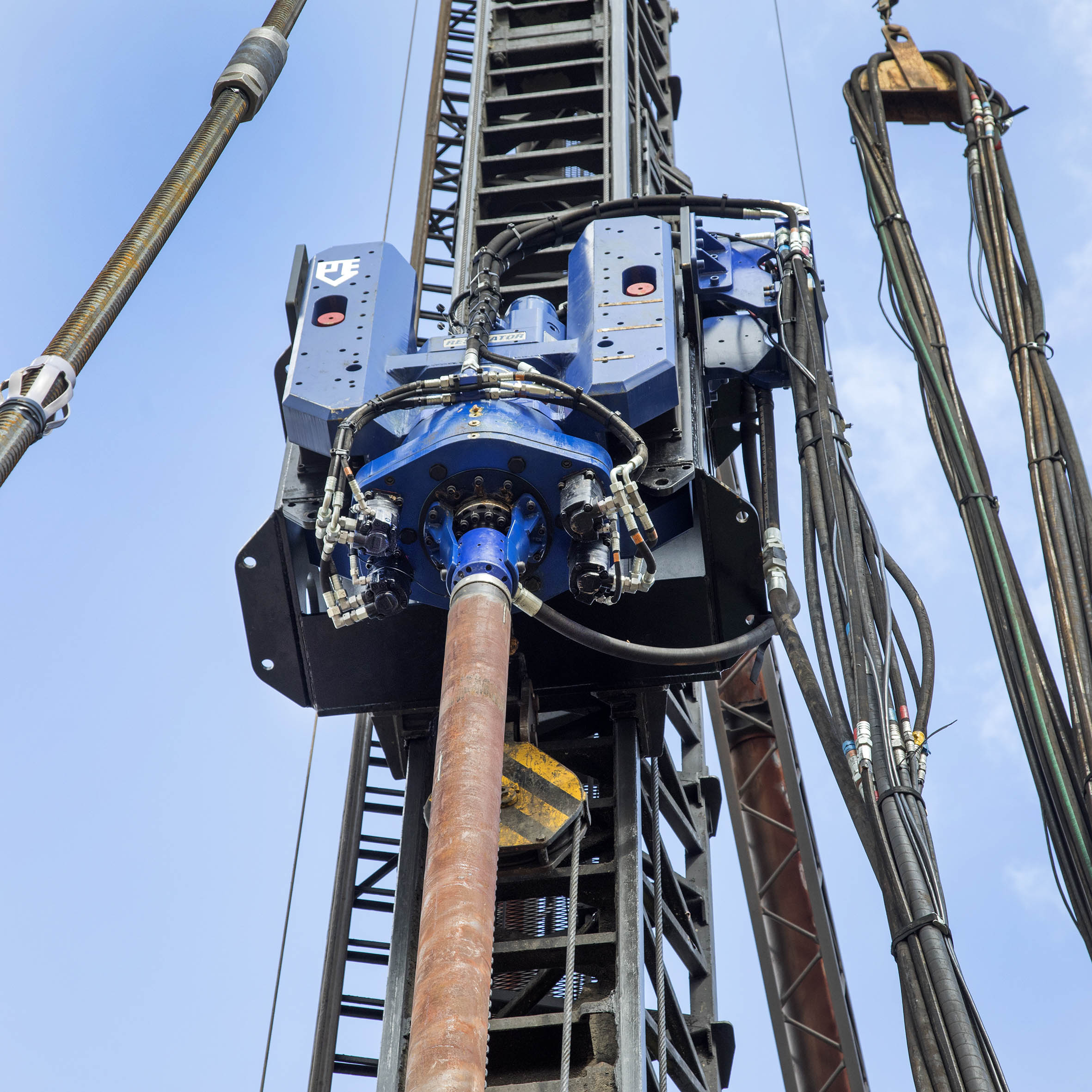

Résonteur sur tube
Résonateur fixé sur mat pour tube

Résonateur PVE

Le Résonateur est utilisé pour de multiples applications :

  • Zones urbaines et installations sensibles à la vibration
  • Un outil idéal pour travailler en toute sécurité à proximité de bâtiments historiques, de réseaux de transport ou d’infrastructures majeures
  • Adapté à la majorité des types de sol
  • Options pour le battage et le forage
Applications :

Soutènement

Fondations
Spéciales

Ouvrages
d’art

Equipements
Routiers

Les Avantages
Détails techniques

Avantages du Résonateur

  • Technologie unique fonctionnant sans masse excentrique
  • Absence de vibration dans le sol pendant le fonçage
  • Aucune vibration liée aux mouvements montants et descendants lors du démarrage
  • Aucun roulement ne subit de hauts niveaux de vibration
  • Équipement léger et compact
  • Grande vitesse de production grâce à la pénétration rapide
  • Grande polyvalence
  • Excellente qualité
  • Logiciel d’algorithme tout à fait unique ajustant automatiquement la fréquence de la résonance
  • Convient même aux profilés les plus petits
  • Système de refroidissement hydraulique
  • Consommation d’énergie réduite
  • Peut être suspendu à une grue mobile télescopique

Forage par résonance

Avec la technique du renforcement de sol (par inclusion) par forage associé au PVE RD260, les pieux d’ancrage et les pieux de petits diamètres (sabot perdu) peuvent être mis en place sans vibration à une grande profondeur. Seulement avec un très petit couple et sans lançage. Une nouvelle application adaptée aux zones sensibles où les équipements lourds ne sont pas autorisés.

Principe de fonctionnement

Le résonateur est un système innovant à bien des égards :

  • Le mécanisme n’utilise pas de masses excentriques, mais un dispositif piston-cylindre avec une valve spéciale. Les paliers d’arbre et leurs vibrations sont donc éliminés.
  • Cette nouvelle technologie est capable de faire osciller un profilé à sa fréquence de résonance (ou fréquence naturelle) afin de produire des niveaux élevés d’accélération et de force.
  • Un algorithme exclusif est utilisé pour maintenir un réglage constant de la fréquence de l’équipement à la fréquence de résonance du profilé et du sol. L’algorithme ainsi que le dispositif piston-cylindre sont uniques en leur genre.
  • Le dispositif piston-cylindre permet un réglage rapide de la fréquence, indépendamment du débit réglable qui détermine l’amplitude de vibration et de la pression qui détermine la force de vibration.
  • L’élimination des vibrations dans le sol lors de l’enfoncement fait du résonateur l’outil idéal pour travailler à proximité de bâtiments historiques, de réseaux de transport ou d’infrastructures majeures.
  • Le résonateur réduit presque à néant les vibrations dans le sol. Un contrôle des vibrations a démontré que le résonateur est capable de minimiser les vibrations dans le sol bien au-dessous des seuils de vibration les plus contraignants exigés en milieu urbain. Le résonateur permet de s’assurer que le niveau de vibration en milieu urbain ne sera jamais dépassé au cours de l’enfoncement, pas même au début ou à la fin. Contrairement aux équipements traditionnels, qu’il faut avoir en différentes tailles pour pouvoir enfoncer une large gamme de profilés, le résonateur s’utilise aisément sur de très nombreux profilés et sections transversales, permettant ainsi de réduire les coûts. Les autres avantages de cette technique sont la réduction de la consommation d’énergie et la diminution des émissions.

Les caractéristiques techniques du Résonateur PVE

ModèleRD260RD430
PuissancekN/Hp260/375430/575
FréquenceHz40-18040-180
Amplitude max.mm2-83-8
Traction vers le bas max.kN200200
Traction statique maximalekN200200
Pression hydrauliquebar310310
Débit d'huile max.L/min.410700
Poids total hors pince et flexiblekg37506800
Centrale hydraulique450 RTI700 RTI
OPTION Foreuse
CoupleT/min.0,95
Débit d'huile max.L/min.200
Pression max.de travailbar205
Vitesse maximaleT/min.60
