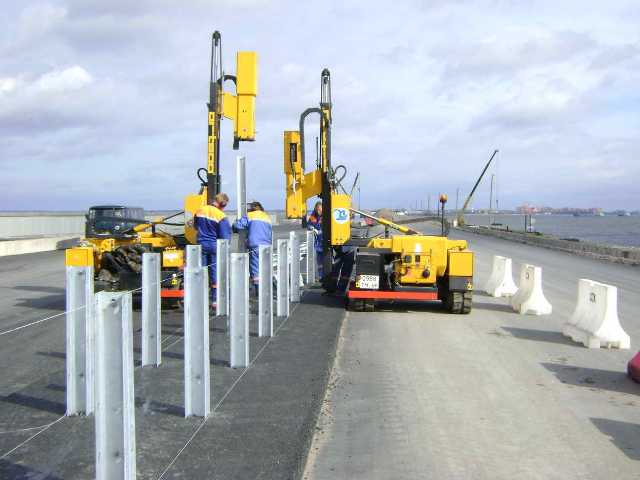

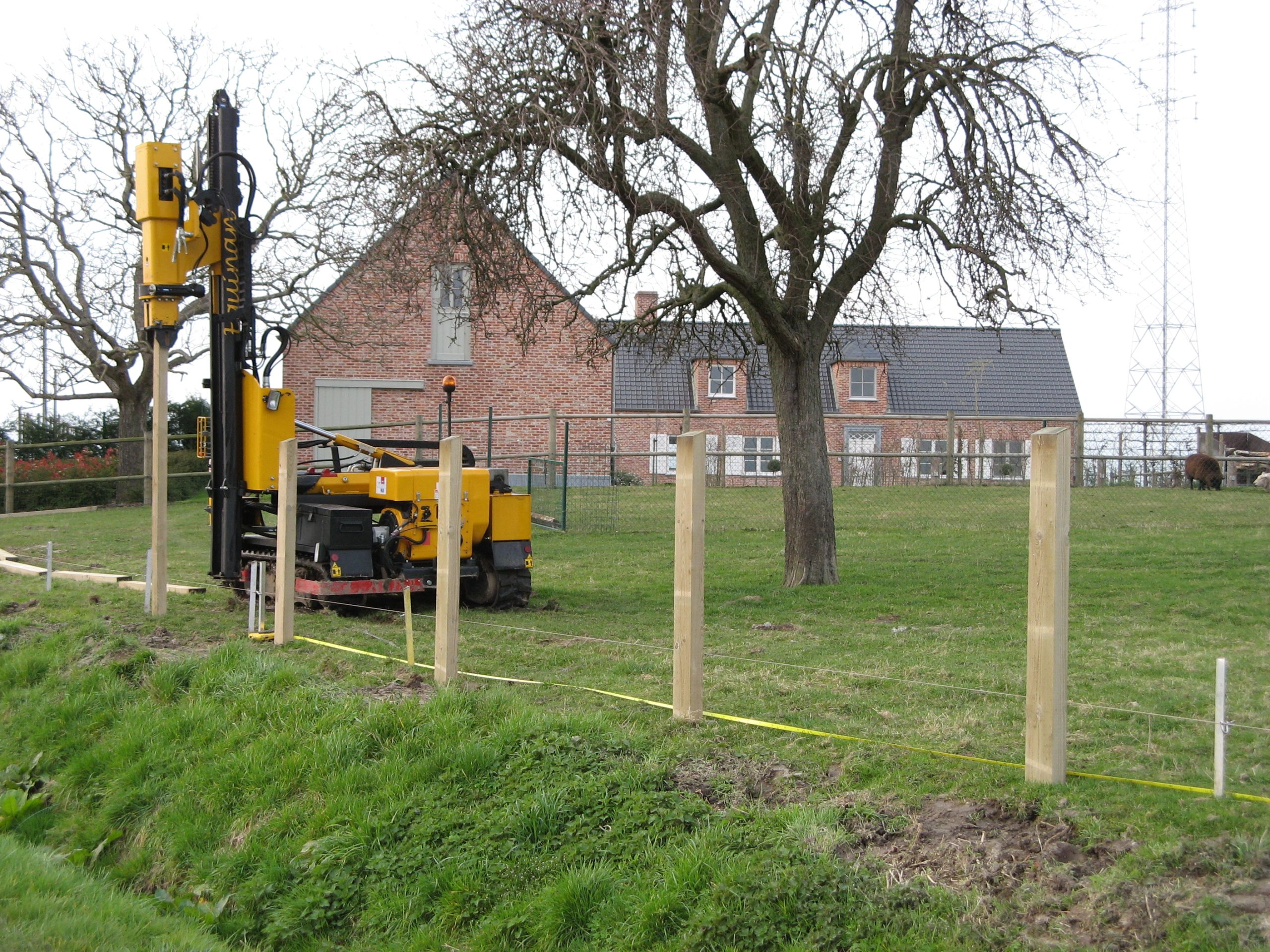

Les mats de battage hydrauliques autoportés sur chenilles, montés sur camion ou sur bras de grue / pelle ont été conçues pour le battage de profilés (pieux bois / acier / fonte) afin de réaliser la pose de glissières de sécurité, de fondation pour champs photovoltaïques ou aménagement bois, la pose de clôtures (carrière, paddock,…), l’entretien et l’aménagement des vignes (palissage, amarrage…)
Cette solution tout terrain apporte une capacité de production élevée avec un seul utilisateur.

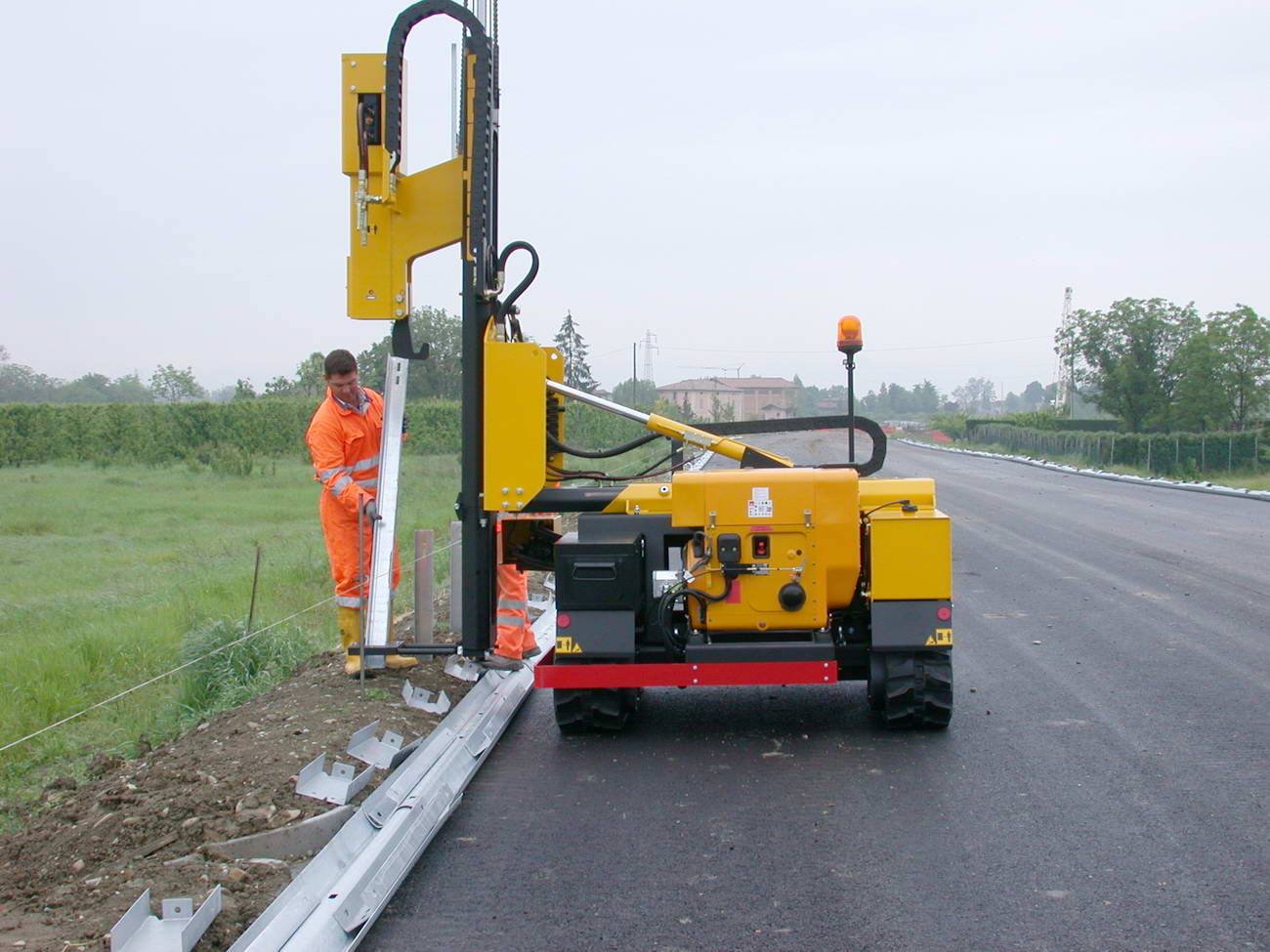

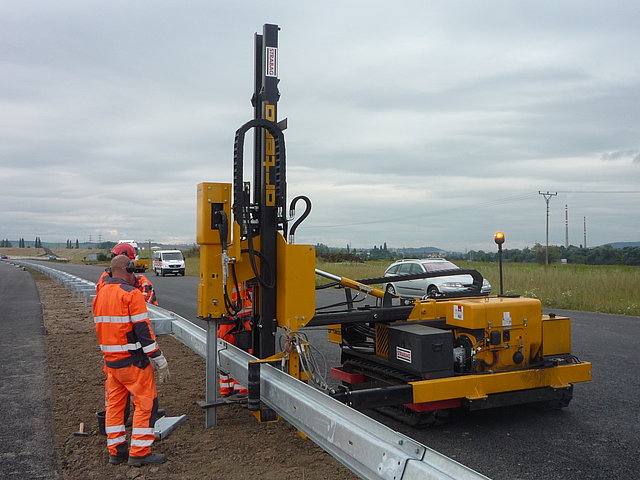

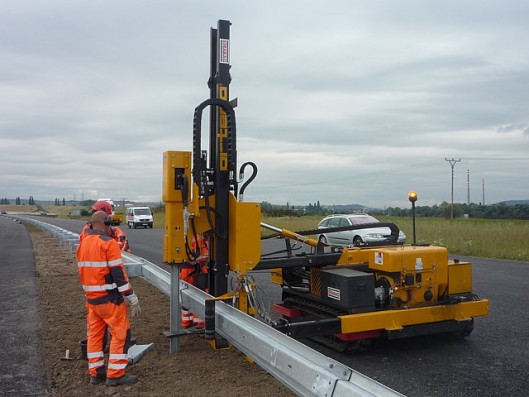

Les sonnettes sur chenilles ORTECO
Les chenillards ORTECO permettent d’enfoncer tous types de poteaux avec beaucoup de précision grâce à leur stabilité et à leur maniabilité et avec beaucoup de puissance grâce à leur marteaux de 600 à 1000 joules. Ils sont équipés d’un moteur thermique insonorisé et d’un système hydraulique assurant ainsi une autonomie complète.
En standard, ces chariots équipés de chenilles en caoutchouc permettent non seulement un travail tout terrain mais également une utilisation sur route sans détérioration de la chaussée (équipement possible avec chenilles en acier en option).
Le mat de ces sonnettes est orientable dans toutes les dimensions. Il est également équipé d’une translation pour travailler au delà d’obstacles (ex : fossé, trottoir…).

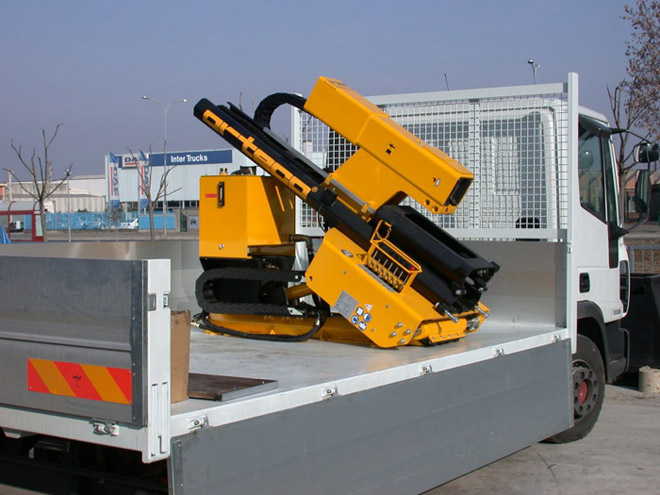

Une fois repliés les mats de battage ORTECO peuvent être chargés aisément sur le plateau d’un camion à l’aide de rampes ou d’une grue (point de levage).
Télécharger la fiche technique des sonnettes ORTECO

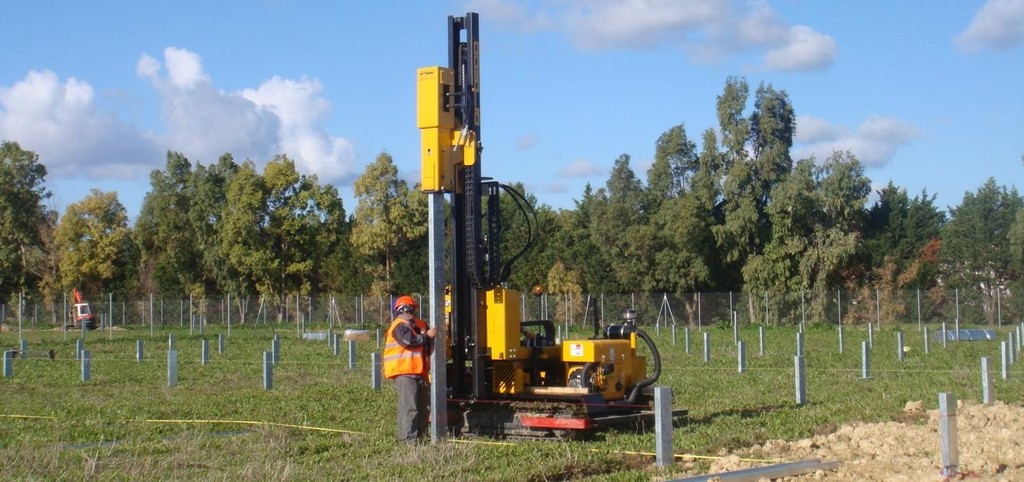

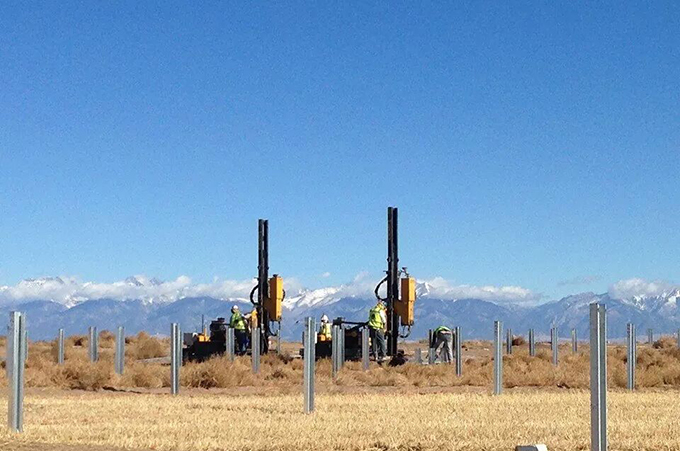

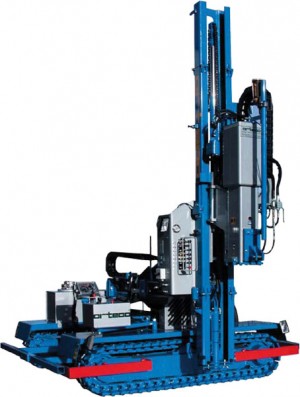

Modèle spécial pour le photovoltaïque

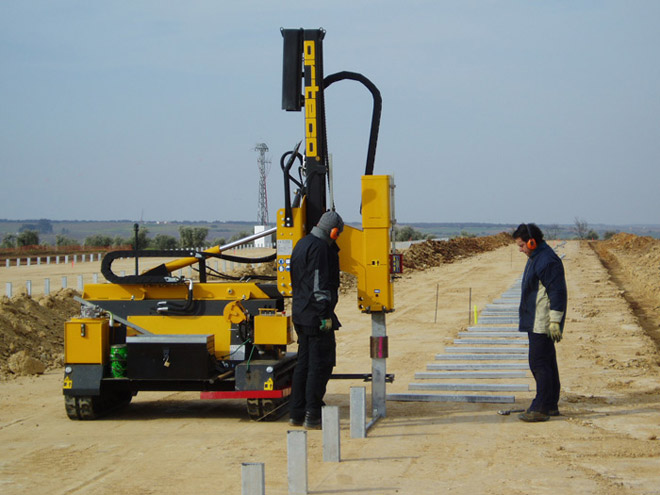

La FEX1000 a spécialement été conçue pour la pose de poteaux de fondation de panneaux photovoltaïques. Elle a été réalisée dans le but de répondre aux conditions difficiles d’accès, hors route et avec des pentes importantes, situations qui se présentent souvent en cas de travaux pour des installations photovoltaïques.
Ce modèle bénéficie d’un char plus grand (longueur 2 500 mm et largeur 200 mm) avec un dispositif hydraulique qui peut être agrandi jusqu’à 2 700 mm elle offre une plus grande stabilité au mât de battage dans le travail en pente.
Accessoires et options disponibles pour les sonnettes sur chenille ORTECO
- VERTICALITE AUTOMATIQUE DU MAT par niveau à bulle électronique
- KIT D’ARRACHAGE pour extraire les pieux à remplacer ou mal posés

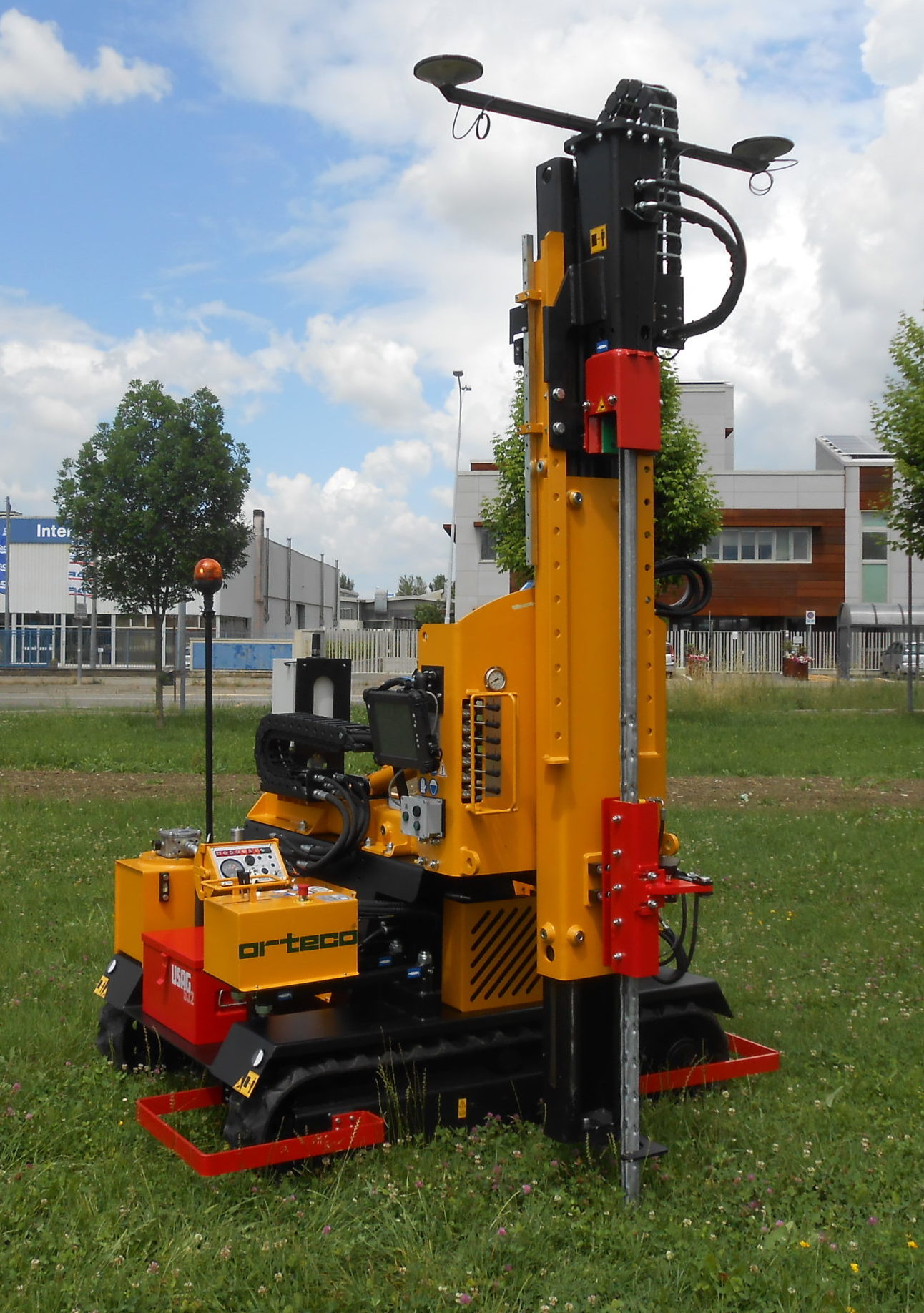

- POSITIONNEMENT AUTOMATIQUE PAR GPS permettant une implantation précise des profilés selon un plan préalablement établi
- MARTEAU FOND DE TROU de diamètre 90 à 254 mm pour roche compacte, béton non armé et composites très durs
- FOREUSE de diamètre 100 à 400 mm pour terrain compacte
- CAROTTEUSE (1, 2 ou 4 tiges) de diamètre 10 à 301 mm pour le béton armé ou non armé, asphalte, pierre
- REGLAGE HAUTEUR PAR LASER récepteur laser pour arrêter l’enfoncement du pieu à un niveau défini (laser non fourni)
| Caractéristiques | MODELE BASIC 550 | MODELE BASIC 750 | MODELE SMART 750 | MODELE SMART 950 | MODELE HD 950 | MODELE HD 1200 | MODELE HD 1500 | MODELE FEX 1500 6M |
|---|---|---|---|---|---|---|---|---|
| Joule | 550 | 750 | 750 | 950 | 950 | 1200 | 1500 | 1500 |
| Nb de coups/min | 780/1720 | 540/1670 | 780/1720 | 620/1500 | 620/1500 | 570/1180 | 450/980 | 450/980 |
| Hauteur sous mât max. (mm) en standard / en option | 2800 | 2800 | 2800/3500 | 2800/4000 | 2800/4500 | 2800/4500 | 2800/5000 | 2800/6000 |
| Puissance sonore du marteau (dbA) | 107 | 112 | 112 | 112 | 112 | 112 | 112 | 112 |
| Pente maximale sens chenilles | 8°/14% | 8°/14% | 8°/14% | 8°/14% | 8°/14% | 8°/14% | 8°/14% | 15°/27% |
| Pente maximale sens mât | 10°/18% | 10°/18% | 10°/18% | 10°/18% | 10°/18% | 10°/18% | 10°/18% | 18°/32% |
| Type moteur | YANMAR 3TNV76 3TNV88C | YANMAR 3TNV88C | YANMAR 3TNV88C | YANMAR 3TNV88C | YANMAR 4TNV88C | YANMAR 4TNV88C | YANMAR 4TNV88C | YANMAR 4TNV88C |
| Poids (kg) | 2225 | 2300 | 3050 | 3150 | 3950 | 4050 | 5035 | 6150 |
| Dimensions (mm) largeur / longueur | 2215/2356 | 2215/2356 | 2148/2264 | 2148/2264 | 2148/2369 | 2450/2350 | 2360/2369 | 2450/3000 |
| Télécharger la fiche PDF | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD | MODELE 1000 HD |

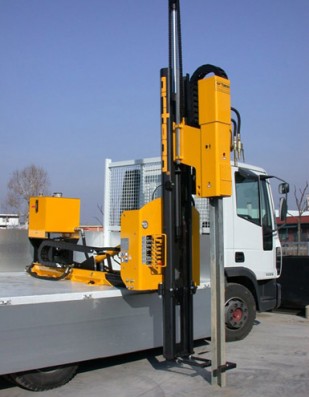

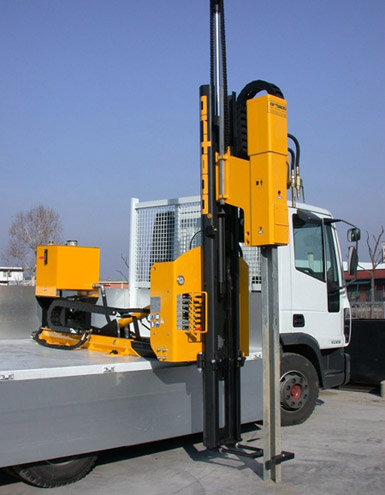

Les mâts de battage ORTECO montés sur camion
Les mats montés sur camion permettent une intervention plus rapide que la version sur chenille et assurent une bonne stabilité pendant l’enfoncement du profilé.
Idéals pour les travaux de réparation ou le battage de petit linéaire. On retrouve les mêmes marteaux et options que sur les versions sur chenilles.
Ils peuvent être entrainés par la source hydraulique existante du camion ou par une centrale hydraulique ORTECO (en option).
| Caractéristiques | MODELE BASIC 600 | MODELE SMART 600 | MODELE SMART 800 | MODELE HD 800 | MODELE HD 1000 |
|---|---|---|---|---|---|
| Joule | 450/590 | 450/590 | 950 | 950 | 1200 |
| Nb de coups/min | 650/1000 | 650/1000 | 620/1500 | 620/1500 | 570/1180 |
| Débit d'huile nécessaire (dm3/min) | 45/85 | 45/85 | 60/95 | 60/95 | 80/110 |
| Poids total (kg) | 1000 | 1100 | 1250 | 1350 | 1500 |
Téléchargez la fiche technique des mâts de battage ORTECO montés sur camion

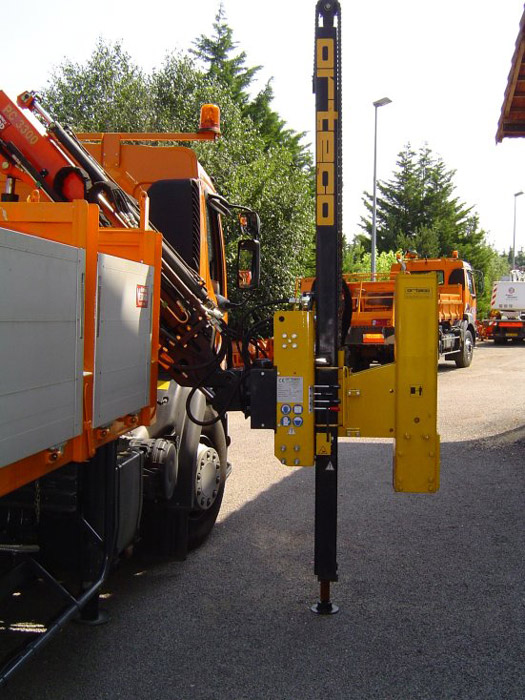

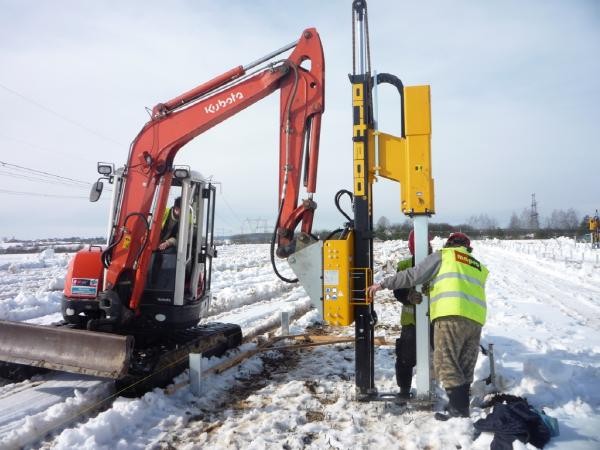

Les mâts de battage ORTECO montés sur bras de grue/pelle
Le mat monté sur bras de grue est la solution idéale pour les travaux de réparation car très rapide et facile à mobiliser.
Le mat monté sur bras de pelle est la solution idéale et la plus économique pour les personnes déjà équipées d’une pelle.
On retrouve les mêmes marteaux et options que sur les versions sur chenilles.
Ils peuvent être entrainés par la source hydraulique existante de la pelle /grue ou par une centrale hydraulique ORTECO (en option).
Téléchargez la fiche technique des mâts de battage ORTECO montés sur bras de grue/pelle
Modèle spécial pour la viticulture / agriculture
Pour répondre aux besoins des secteurs viticoles et agricoles, ORTECO a développé une gamme de machines aux largeurs réduites afin notamment de pouvoir travailler entre les rangs de vignes (palissage de vignes).
