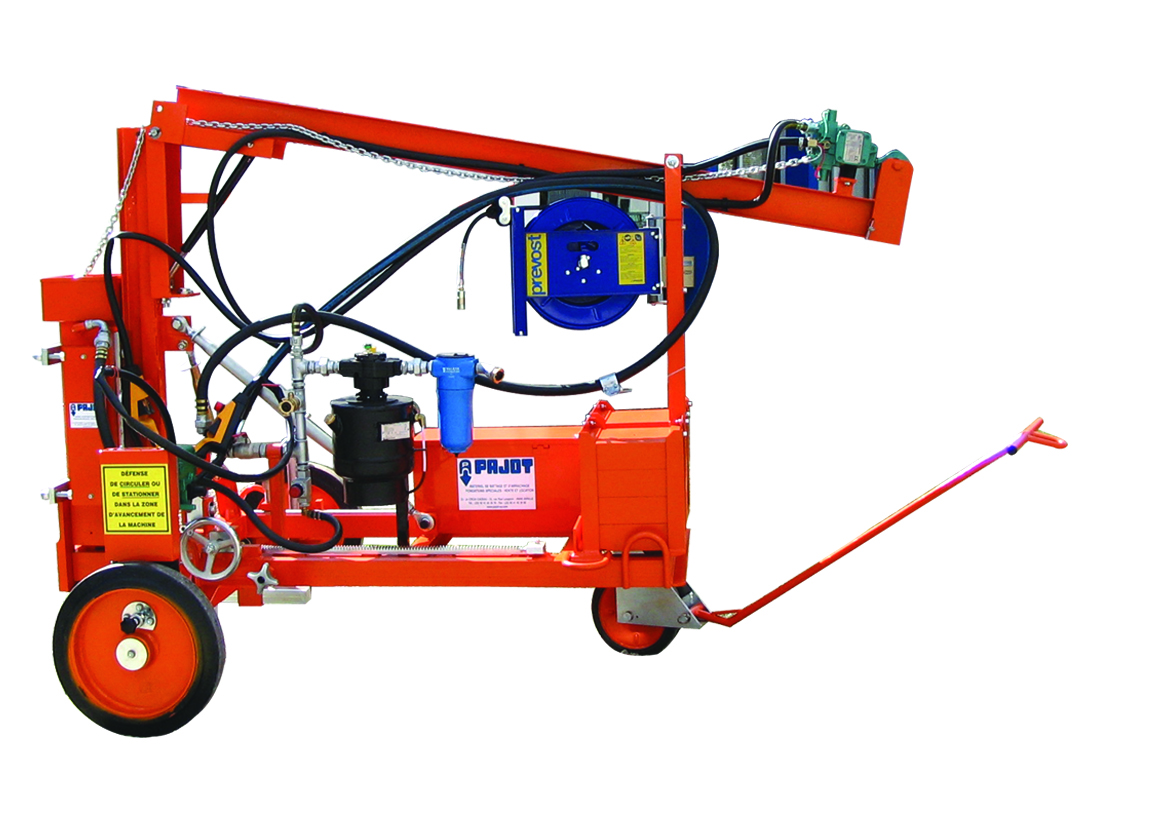

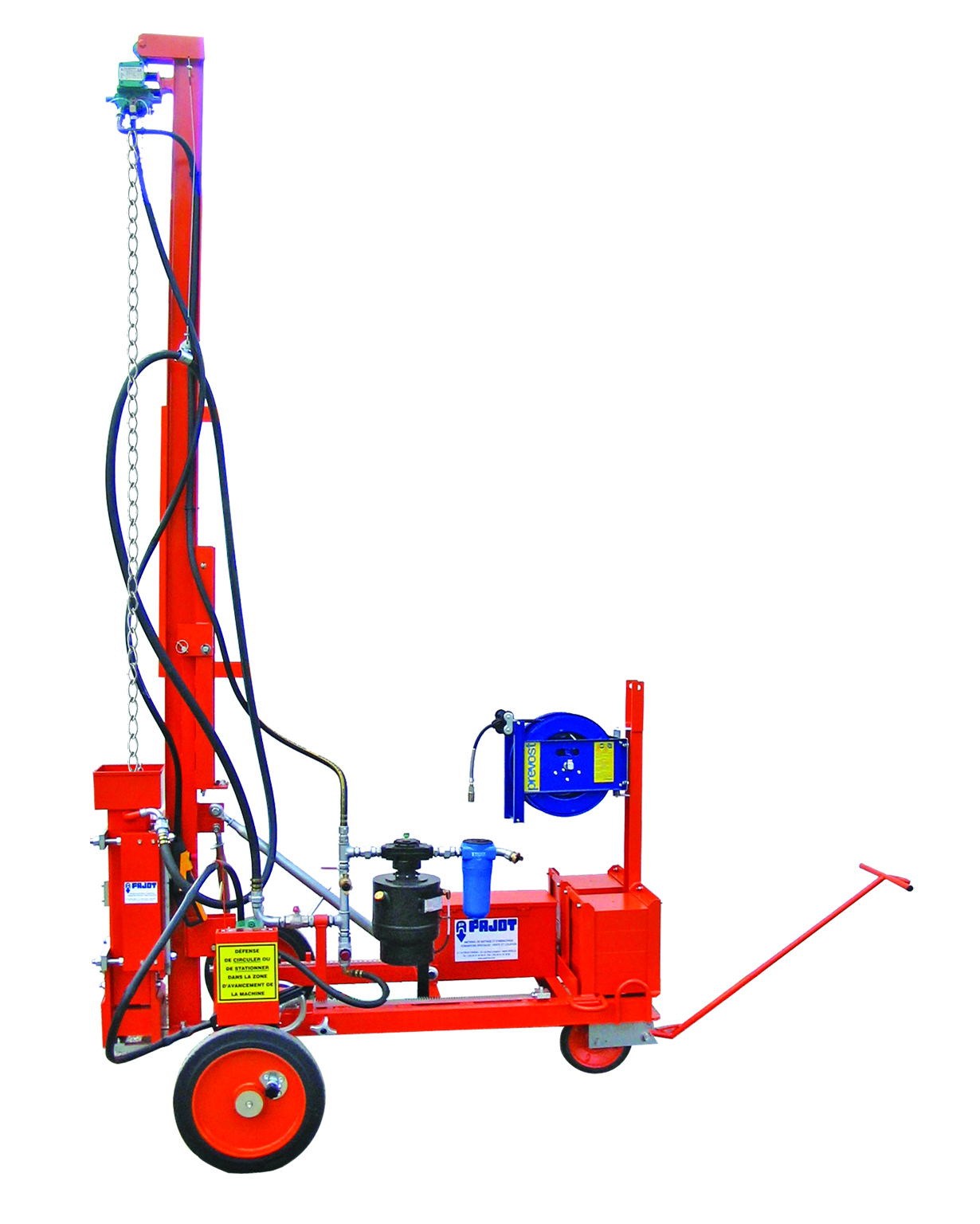

Sonnette de battage PAJOT SPR 108

Sonnette de battage pneumatique PAJOT

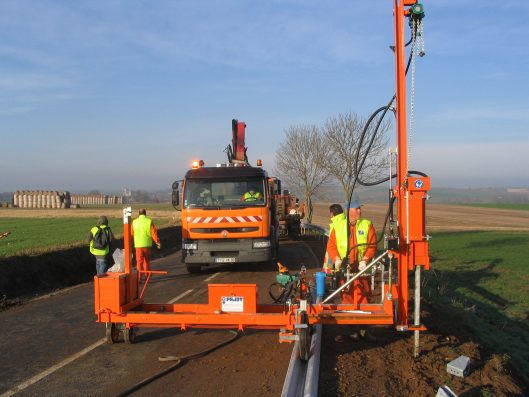

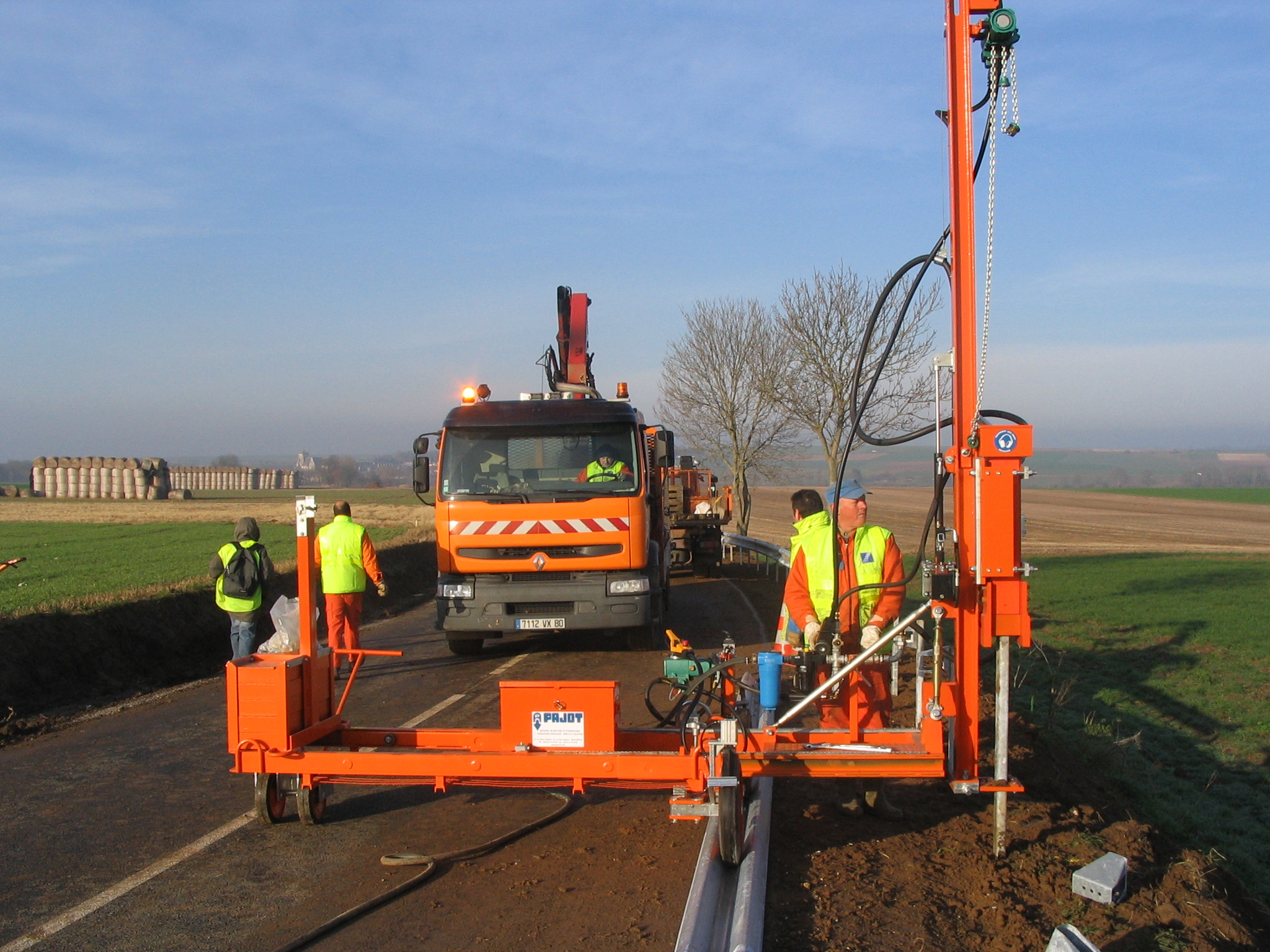

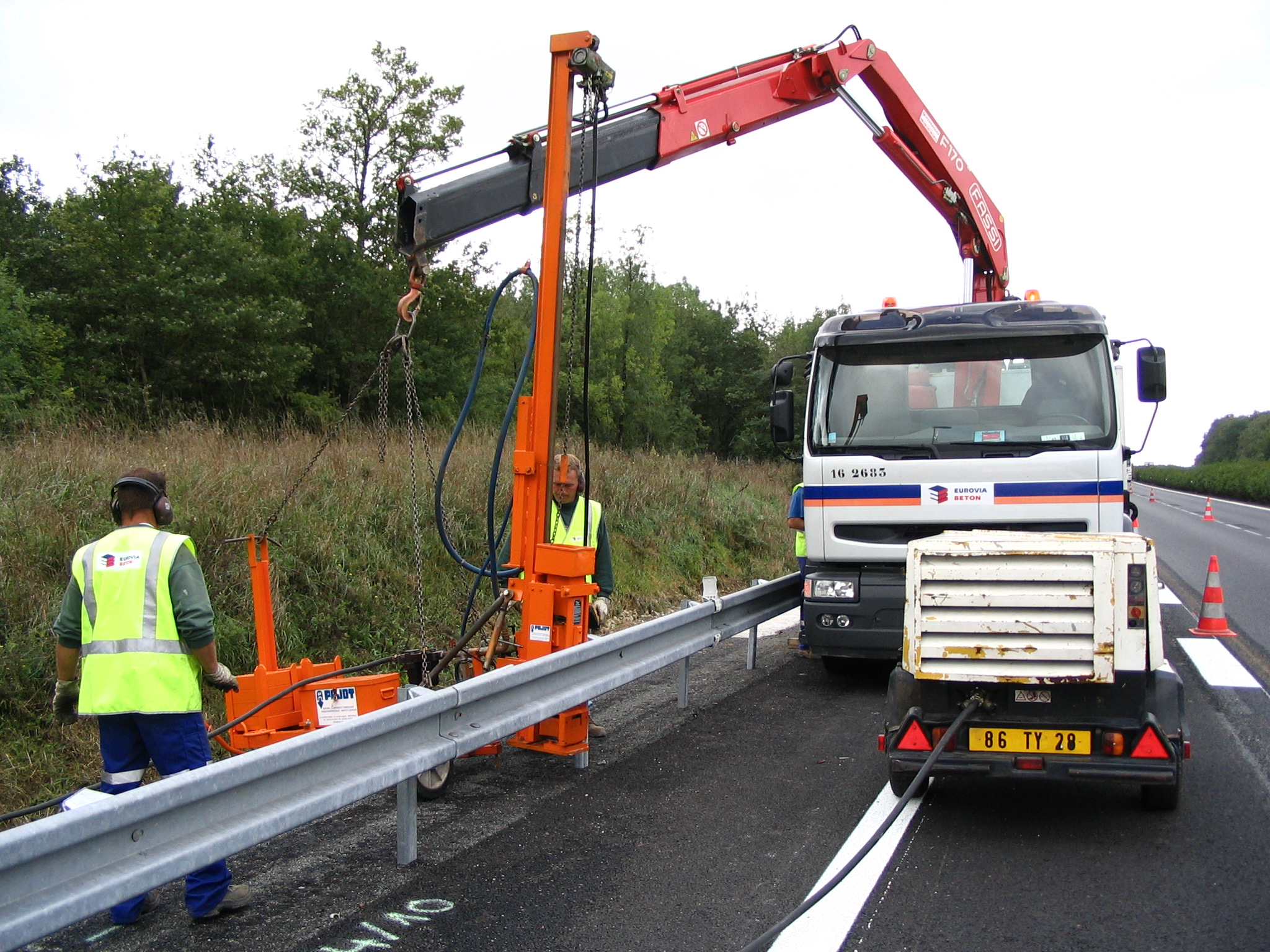

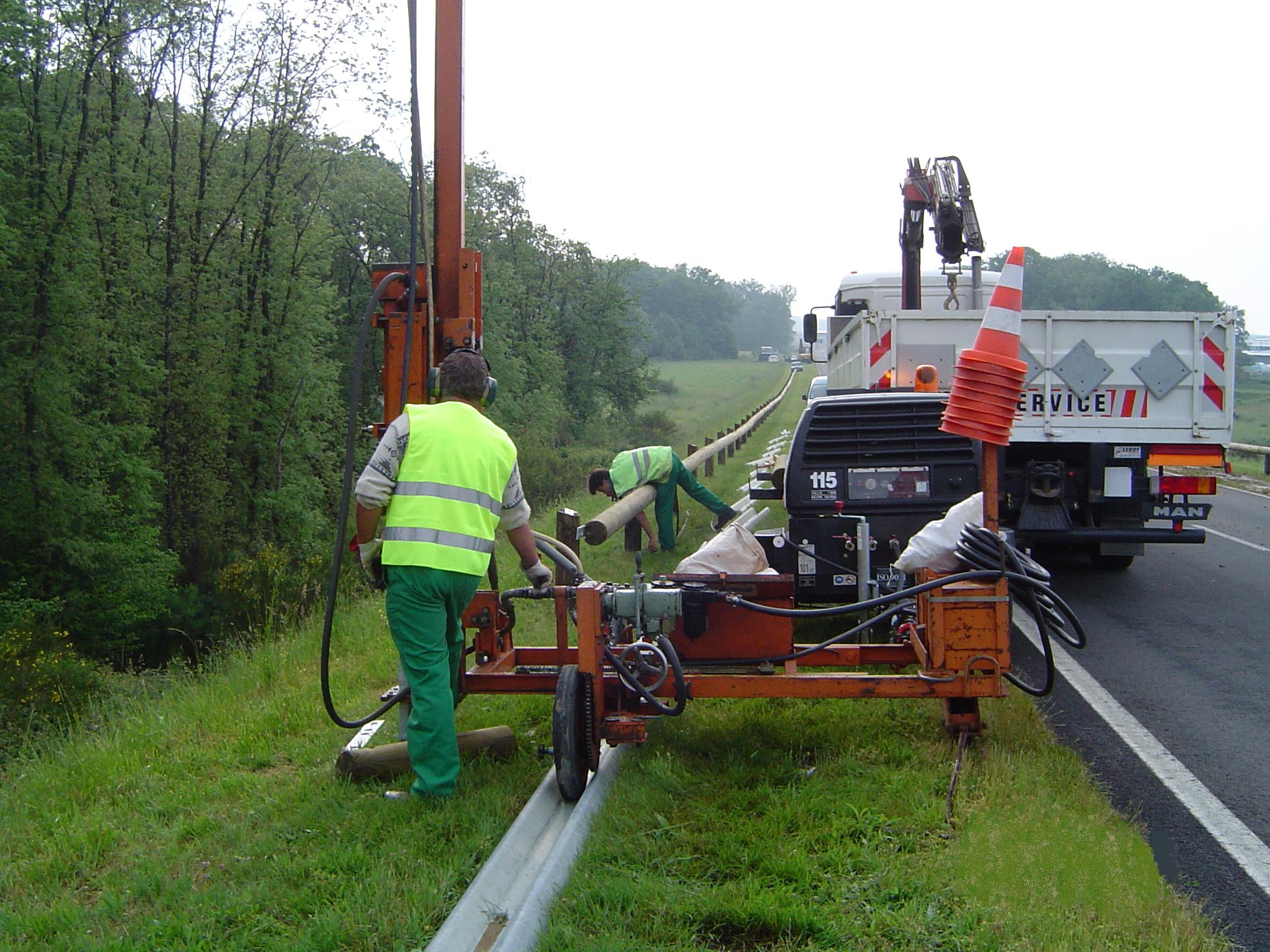

Particulièrement adaptée à la pose de glissière de sécurité, les sonnettes de battage PAJOT, sont des solutions robustes et durables permettant des coûts de fonctionnement faibles. Compactes (mat pliable) et légères, elles sont faciles à transporter sur site. Ces sonnettes peuvent être équipées d’un marteau PAJOT 115, 160 ou 300 kg. Un simple compresseur tracté par la sonnette de 2200 à 3500 litres suffit à leur fonctionnement.

Applications :

Soutènement

Fondations
Spéciales

Ouvrages
d’art

Equipements
Routiers

Les Avantages
Détails techniques

Les avantages des sonnettes pneumatiques PAJOT

  • Réglage de verticalité dans les 3 dimensions
  • Mât articulé avec système de vérins à gaz dont le relevage se fait sans effort par 1 seule personne
  • Roues orientables : 2 positions (déplacement et travail) montées sur fusée avec roulements à billes, bandages spécialement étudiés pour rouler sans effort dans les glissières
  • Equipement pneumatique comprenant : conduite d’air vanne, graisseur de ligne 3,5L avec décanteur d'eau, 1 sortie pour branchement d’outils
  • Palan de relevage à air comprimé avec commande à distance pneumatique progressive et arrêt d’urgence à portée de main du conducteur, force de relevage 500 kg
  • 1 moteur de translation avec avancement pneumatique progressif et blocage moteur dans les 2 sens
  • 1 niveau à bulle
  • 1 coffre à outils
  • 1 frein à main manuel sur roue libre

Caractéristiques de la sonnette de battage PAJOT

Poids total sans marteau avec 3 contrepoids: 1 100 kg

Contrepoids amovibles: Plaques de 150 kg x 3. 450 kg

Hauteur maximum utile sous marteau: 2 500 mm

Déport chassis: 1 550 mm

Inclinaison du mât: avant, arrière et latérale

Prévue pour marteaux:115, 160 et 300 kg

Poids et types de marteau115160300
Puissance (kgm.coup)4780110
Consommation (m3/min)2,533,5
Coups/min500450420
Dimensions extérieures du marteau en mm970 x 136 x 136985 x 160 x 1601250 x 175 x 175
Diamètre intérieur du flexible en mm252525
