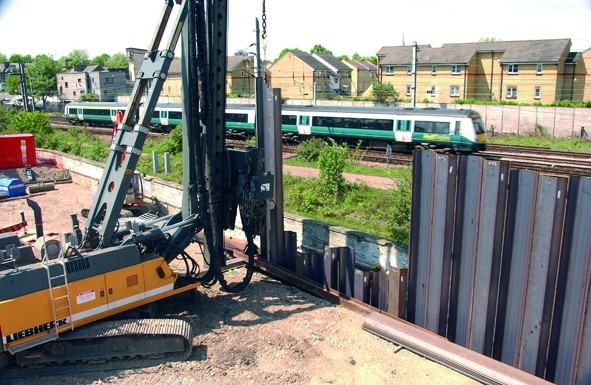

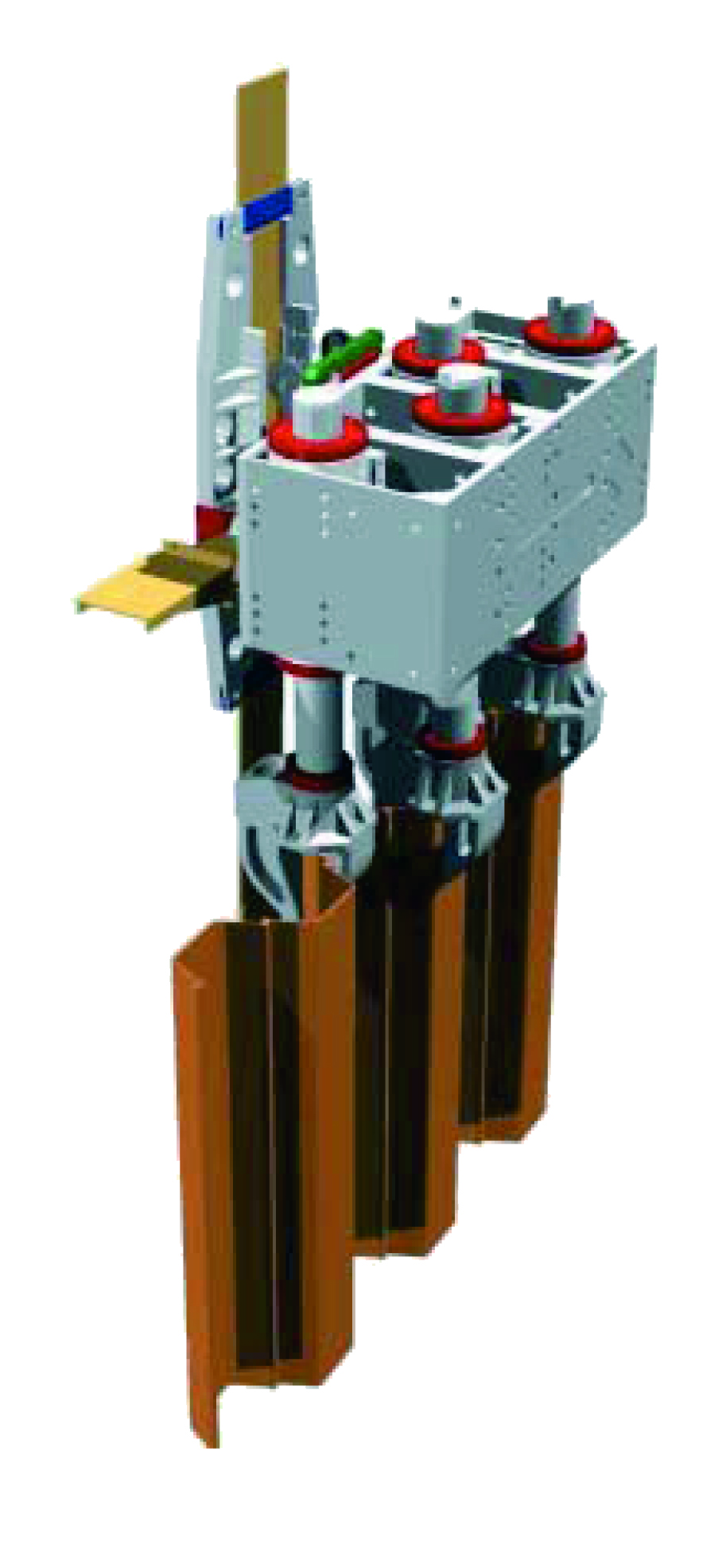

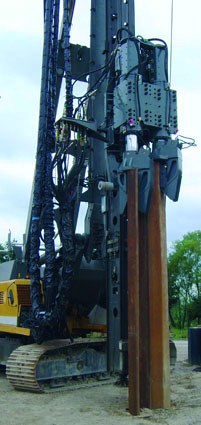

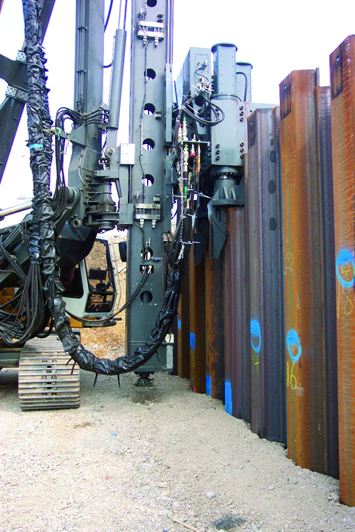

Solution permettant la mise en place de palplanches (Z, U), de pieux H et de caissons par groupe de 2 à 6. Ces vérineurs étant montés sur mât la verticalité des pieux se fait de façon optimisée. Avec ce système, les profilés peuvent être mise en place sans l’utilisation d’une grue auxiliaire.
DAWSON propose des vérineurs à monter sur tout type de porteur équipé d’un mat de battage. En location, un ensemble complet vous est proposé avec un opérateur.
Cette technique apporte une force de pression très importante pouvant aller jusqu’à 2 078 kN par vérin. De plus, cette solution propose un fonctionnement à plusieurs verins permettant une vitesse de vérinage très rapide. Il existe 5 modèles de vérineurs équipés de 2 à 4 verins.
| Spécifications | Unités | Modèle de vérineur | ||||
|---|---|---|---|---|---|---|
| 2 vérins pour palphanches U & Z | 3 vérins pour palphanches U & Z | 4 vérins pour palplanches Z | 4 vérins pour palplanches U | 4 vérins pour caisson | ||
| Vérineur | ||||||
| Force de pression par vérin | kN | 2,078 | 2,078 | 2,078 | 2,078 | 2,078 |
| ton (US) | 233 | 233 | 233 | 233 | 233 | |
| Force d'extraction par vérin | kN | 2,078 | 2,078 | 2,078 | 2,078 | 2,078 |
| ton (US) | 233 | 233 | 233 | 233 | 233 | |
| Course maximum du vérin | mm | 600 | 600 | 600 | 600 | 600 |
| in | 23.6 | 23.6 | 23.6 | 23.6 | 23.6 | |
| Vitesse maximum du vérin | mm / mm | 5,890 | 5,890 | 5,890 | 5,890 | 5,890 |
| in / mm | 232 | 232 | 232 | 232 | 232 | |
| Poids* | kg | 7,000 | 11,500 | 13,000 | 13,000 | 13,000 |
| lbs | 15,430 | 25,300 | 28,650 | 28,650 | 28,650 | |
| Pression hydraulique requise | bar | 350 | 350 | 350 | 350 | 350 |
| psi | 5,075 | 5,075 | 5,075 | 5,075 | 5,075 | |
| Débit hydraulique minimum requis | L/min | 350 | 350 | 350 | 350 | 350 |
| gpm (US) | 93 | 93 | 93 | 93 | 93 | |
| Besoin électrique | Volts / Amps | 24V / 10 A | 24V / 10A | 24V / 15A | 24V / 15A | 24V / 15A |
*le poids peut varier en fonction de l’adaptation au mat
