EMV450 avec attache rapide
Un vibreur sur pelle DAWSON EMV300 fourni par PAJOT à la société Hydro Gabon (groupe Hydrokarst) vibrofonçe des palplanches en vinyles pour un chantier de confortement de berges à Port Gentil au Gabon. Les vibreurs DAWSON + palplanches vinyles, une solutions économique et rapide pour lutter contre la montée des eaux !

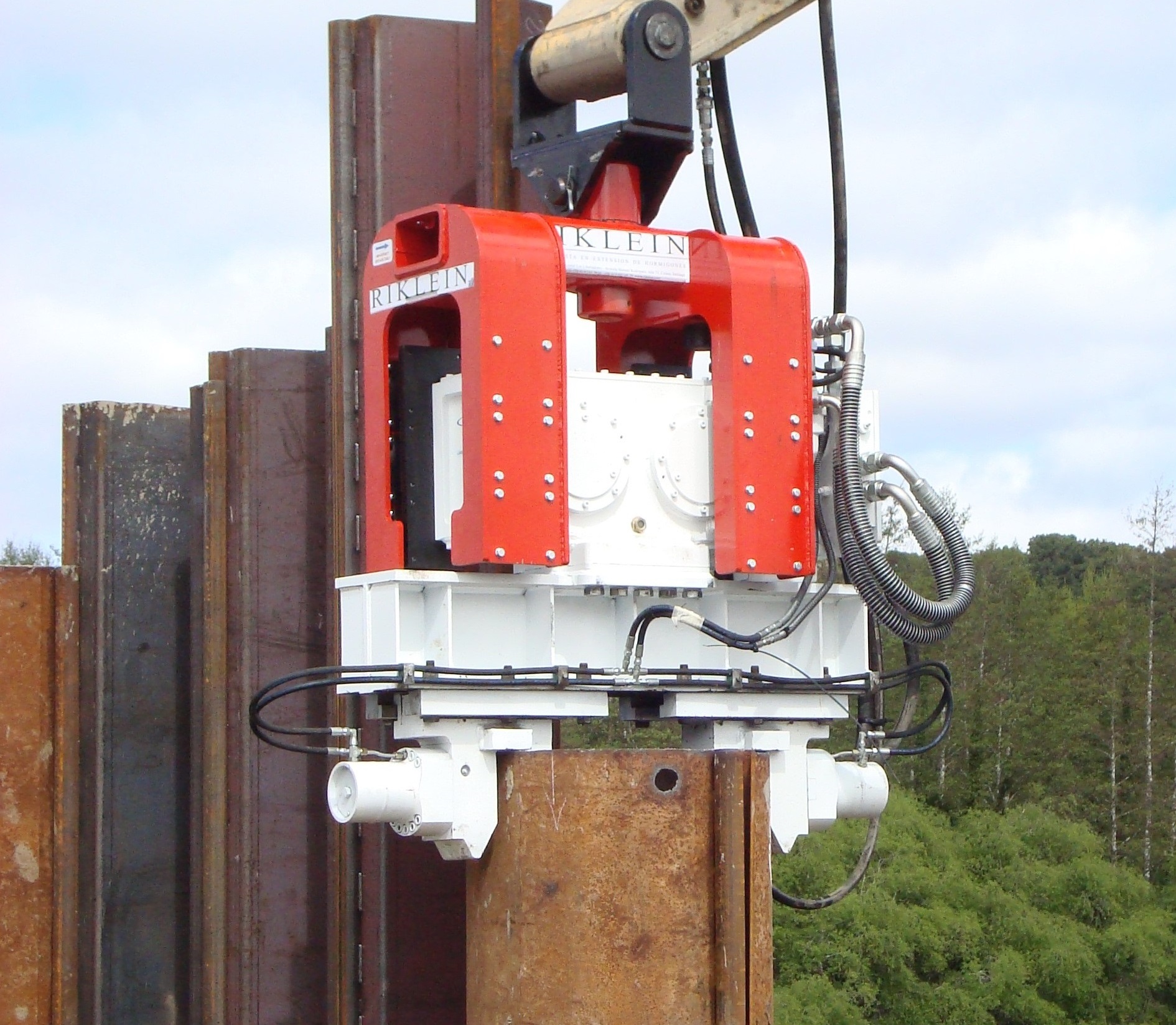

EMV450 avec casque à tube
EMV450 sur pelle à long bras sur palplanches - Chantier de Bonifacio
EMV450 Chantier Macon
Détails techniques
Vidéos
Les caractéristiques techniques des Vibreurs haute fréquence Dawson
| Vibreurs sur pelle | Unités | EMV 70 | EMV 220 | EMV 300A | EMV 450 | EMV 550 |
|---|---|---|---|---|---|---|
| Moment excentrique | kg | 0,7 | 2,3 | 4,6 | 6,9 | 8,23 |
| Fréquence | T/min | 3000 | 3000 | 2400 | 2460 | 2500 |
| Force centrifuge | kN | 70 | 220 | 300 | 450 | 564 |
| Amplitude | mm | 4 | 12 | 14,7 | 12 | 13,7 |
| Débit minimum* | l/min | 30 | 90 | 130 | 195 | 256 |
| Débit maximum | l/min | 120 | 250 | 250 | 350 | 400 |
| Pression minimum | bar | 240 | 280 | 240 | 270 | 280 |
| Pression maximum | bar | 350 | 350 | 350 | 350 | 350 |
| Puissance du moteur hydraulique minimum | kW | 12 | 50 | 52 | 88 | 120 |
| Masse dynamique | kg | 355 | 370 | 625 | 1008 | 1150 |
| Masse totale | kg | 510 | 580 | 860 | 1275 | 1500 |
| Masse maximum du profil | kg | 800 | 800 | 800 | 1000 | 1400 |
| Capacité maximum d'arrachage/pression | kg | 2800 | 7500 | 15000 | 15000 | 15000 |
| Type de pelle | Tonne | 5 à 15 | 7 à 18 | 12 à 35 | 25 à 45 | 30 à 55 |
| Dimensions en mm (à confirmer selon année/modèle) | A | 455 | 455 | 615 | 615 | 646 |
| B | 40 | 40 | 25 | 32 | 50 | |
| C | 275 | 275 | 250 | 230 | 370 | |
| D | 550 | 550 | 582 | 640 | 708 | |
| E | 550 | 550 | 429 | 510 | 555 | |
| F | 824 | 824 | 926 | 945 | 1137 | |
| G | 1094 | 1094 | 1200 | 1250 | 1477 | |
| H | 130 | 130 | 150 | 175 | 190 | |
| Télécharger la fiche PDF | Vibreur EMV 70 | Vibreur EMV 220 | Vibreur EMV300_FR | Vibreur EMV 450 | Vibreur EMV 550 |
* Le vibreur fonctionnera à sa fréquence maximum indiquée si le débit minimum est respecté. Le débit entre le mini et maxi sera perdu et détourné par le régulateur de débit dans le drain pour aller dans le réservoir hydraulique de la pelle. Il est recommandé de régler avec le débit mini +30% environ afin d’être certain que le vibreur ai toujours le minimum demandé.
Télécharger la fiche technique Télécharger la documentation complète Dawson
